技术参数



类别	参数描述
输出控制：  方向+脉冲	驱动电流	隔离开路输出：5V，20mA
	驱动方式	脉冲+方向输出
	输出频率	2000KHZ
	支持轴数	MK3-PCIE：支持3轴   MK4-PCIE：支持4轴
主轴调速输出：  支持3种模式输出	模拟调速电压输出	0-10V
	PWM输出	5V，1KHZ，占空比：0到100%
	脉冲+方向输出	最小输出频率：15HZ  最大输出频率：4KHZ
8路输出口	驱动电流	隔离开路输出最大电流50mA;  最大驱动电压：25V，  低电平有效
16路输入口	输入电流	隔离输入：5mA，最大电压25V
4路编码器反馈输入	输入信号	A、B两相，相位差90度
	输入频率	2000KHZ
	输入电流/电压	隔离输入:5mA/5V
	隔离电压	3.5KV
PCI接口	规格PCI-E 1X



一、应用领域

      PCI-E控制卡 有2个系列：
        1. MK3-PCIE：最大支持3轴运动控制.
        2. MK4-PCIE：最大支持4轴运动控制.
   支持windows 下Mach3所有的运动控制系统.

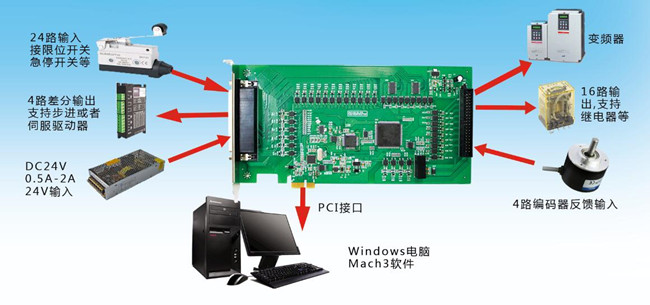

二、使用示意图

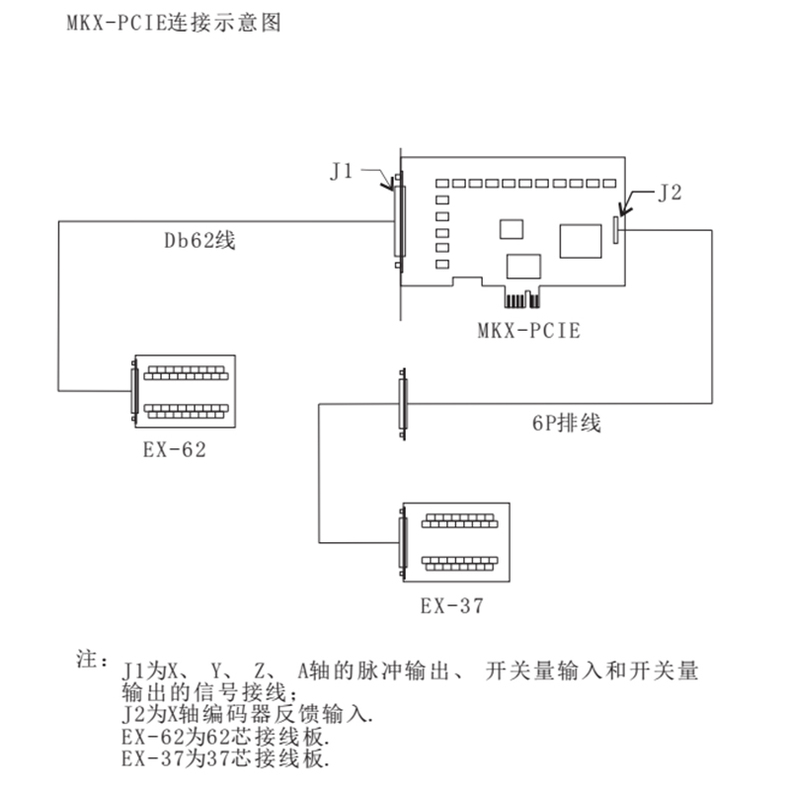

三、应用接线图





四、产品特点



1.PCI-E 总线通讯，支持Windows XP, 7, 10系统
2.4路差分信号输出：脉冲+方向，最多支持4轴联动
3.每个轴最大2000KHZ脉冲输出，支持步进和伺服电机
4.1路模拟量输出：主轴支持变频器和步进或者伺服驱动器
5.4 路编码器反馈输入，实现闭环控制
6.拥有24个输入口，16个输出口
7.所有I0输入输出口采用光耦隔离设计，抗干扰能力强，性能稳定
8.拥有工作指示灯，控制卡工作状态一目了然

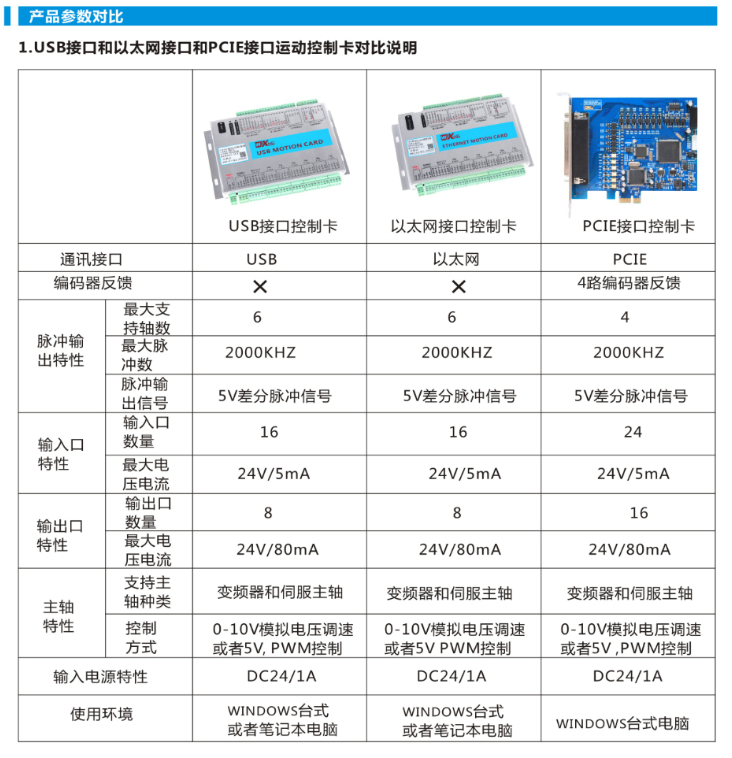

五、产品特性对比
