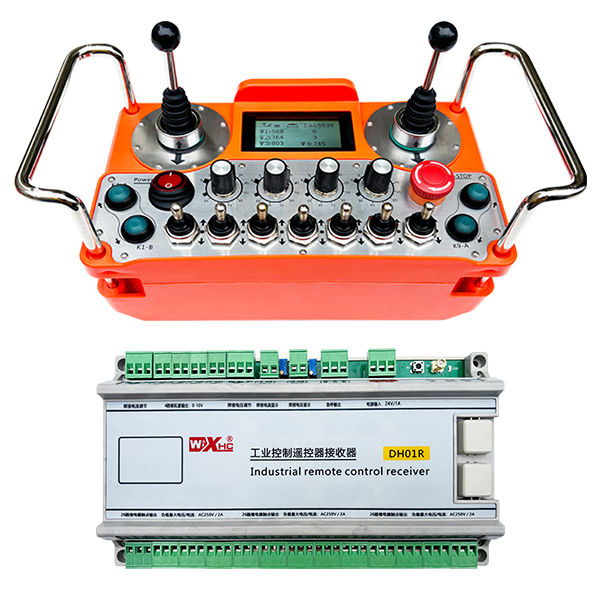

Идоракунии бесими саноатӣ DH01R-4W-26K

Тавсифи

модел：Дастгоҳи адаптер DH01R-4W-26K：Таҷҳизоти гуногуни саноатӣ

Эзоҳ：Шумо метавонед яке аз се антеннаро интихоб кунед，Антеннаи ҷомашӯии стандартии пешфарз

Эзоҳ：
① Силсилаи DH01R，Агар суффикс Т дошта бошад, ин маънои бо баромади қатъи фавқулодда мебошад.；Бе T маънои бе баромади қатъи фавқулодда。
②Агар баромади аналогӣ набошад，0W ё 0R-ро қайд кардан лозим нест；Миқдори аналогии W1, W2, W3 ва W4 бо нобаёнӣ ба баромади шиддати аналогӣ 0-10V；Ҳамзамон, W1 ва W2 метавонанд 2 баромади потенциометри рақамии ҷудошударо васеъ кунанд.，Диапазони 0-5K ohms，1/2ватт；резолюция：20ом。Ду потенсиали рақамиро барои назорат кардани ҷараёни кафшер ва шиддати кафшери мошини кафшер истифода бурдан мумкин аст.。Агар баромади потенциометри рақамӣ лозим бошад，Қайдҳои корбар лозим аст。
④Вуруди аналогӣ，Диапазони аз 1 то 2，Нишон медиҳад, ки аз 1 то 2 вуруди аналогӣ мавҷуд аст (максимум 2 канал)；Вақте ки вуруди аналогӣ вуҷуд дорад，Бояд диапазони шиддати вуруди аналогиро қайд кард (қабулкунаки мо ба 0-5V муқаррар карда мешавад，Истифодабарандагон инчунин метавонанд 4-20 мА ё 0-10 В ва ғ.) ва диапазони намоиши мувофиқи миқдори аналогиро қайд кунанд.(барои намуна：0-100 вольт ё 0-1000 амперро нишон медиҳад)
Ин ду миқдори аналогиро ҳамчун намоиш барои ҷараёни кафшер ва шиддати кафшер истифода бурдан мумкин аст.。

Арзиши тугмаи W1：В1：0-1000(Параметри танзимшавандаи 0-9999)
Арзиши тугмаи W2：В2：0-5000(Параметри танзимшавандаи 0-9999)
Арзиши тугмаи W3：W3：0-5000(Параметри танзимшавандаи 0-9999)
Арзиши тугмаи W4：W4：0-5000(Параметри танзимшавандаи 0-9999)
Намоиши бозгашти ADC1：0-1000(Параметри танзимшавандаи 0-5000)
Намоиши бозгашти ADC2：0-1000(Параметри танзимшавандаи 0-5000)

фишори паст：Батареяи идоракунии дурдаст хеле кам аст，Лутфан батареяро иваз кунед

Шабакаи кандашуда：Қатъи сигнали бесим，Лутфан таъминоти барқи қабулкуниро тафтиш кунед，Давраи барқ，Идоракунии дурдаст аз нав оғоз мешавад

1、Қувваи идоракунии дурдаст фаъол аст
Қабулкунанда фаъол аст，Индикатори кори кабулкунанда медурахшад；Дар идораи дурдаст ду батареяи АА насб кунед，Калиди барқро фурӯзон кунед，Намоиш арзишро нишон медиҳад，Муваффақияти пурборро нишон медиҳад。Нишондиҳандаи кории қабулкунанда ба ҳолати устувор табдил меёбад。

2、Функсияҳои гузариш ва тугмаҳо
Ҳар яке аз калидҳо ва тугмаҳои гардиши пулти дурро идора кунед，Метавонад нуқтаи баромади сигнали мувофиқро дар охири қабулкунанда назорат кунад，Ҳама нуқтаҳои баромади сигнали гузариш дар қабулкунанда одатан сигналҳои кушода мебошанд.

3、Танзими суръати W1-W4
Тугмаҳоро дар W1-W4 бо хоҳиши худ бигардонед，Метавонад сигнали баромади аналогии мувофиқ ё сигнали потенциометрро дар охири қабулкунанда кор кунад，
Сигнали баромади аналогӣ дар қабулкунанда ба таври нобаёнӣ сигнали шиддати 0-10В мебошад，Сигнали потенциометр ба 0-5К муқаррар карда мешавад；

4、Функсияи қатъи фавқулодда
Тугмаи қатъи фавқулоддаро аксбардорӣ кунед，Ҳама баромадҳои сигнали коммутатсионӣ ҷудо карда шудаанд，Баромади аналогӣ ҷудо карда шудааст；Пас аз озод кардани истгоҳи фавқулодда，Ҳама сигналҳои гузариш барқарор карда шуданд，Барқарорсозии баромади аналогӣ；
5 сония пас аз хомӯш кардани пулти дурдаст，Ҳама баромадҳои сигнали коммутатсионӣ ҷудо карда шудаанд，Миқдори аналогӣ бетағйир мемонад，Қувваи идоракунии дурдаст фаъол аст，Баромади сигнали гузариш ба таври худкор барқарор мешавад；

5、Менюи параметр (ба корбарон бидуни иҷозат тағир додани он манъ аст)
Баъзе вазифаҳои идоракунии дурдаст метавонанд тавассути параметрҳо танзим карда шаванд，Вақте ки экрани намоиш W1=0，Тугмаи K9-B-ро 3 маротиба пай дар пай пахш кунед，Баъд тугмаи К9-А-ро 3 маротиба пай дар пай пахш кунед，Менюи параметрро ворид кунед；
Тугмаҳои K9-A ва K9-B барои гардиши саҳифаҳои меню ва интихоби параметрҳо истифода мешаванд.；K1-A-ро нигоҳ доред，Тугмаи K9-A/B-ро бори дигар пахш кунед，Тағир додани параметрҳо；
Баромадан аз менюи параметр：Интихоб кунед, ки захира кунед ё захира накунед，Пас тугмаи K1-A -ро пахш кунед, то баромаданро тасдиқ кунед；
Диапазони F1W1:Арзиши диапазони намоиши тугмаи W1 дар экрани дисплей，0-9999Танзимшаванда；
Доираи F2W2:Арзиши диапазони намоиши тугмаи W2 дар экрани дисплей，0-9999Танзимшаванда；
Миқдори F3W3:Арзиши диапазони намоиши тугмаи W3 дар экрани дисплей，0-9999Танзимшаванда；
Миқдори F4W4:Арзиши диапазони намоиши тугмаи W4 дар экрани дисплей，0-9999Танзимшаванда；
Диапазони F5A1:Намоиши ADC1-и бозгашти арзиши диапазони намоиш，0-5000Танзимшаванда；
Диапазони F6A2:Намоиши ADC2-и бозгашти арзиши диапазони намоиш，0-5000Танзимшаванда；
Ҷараёни ҳушдор：Қимати ҳушдорро барои намоиши бозгашти ADC1 ва ADC2 таъин кунед，Вақте ки ADC1 ва 2 аз ин арзиш зиёданд，Намоиши ҳушдор аз назорати дурдаст；Вақте ки ин арзиш 0 аст，Функсияи ҳушдор нодуруст аст；
