一、遥控器介绍

 1）产品组成

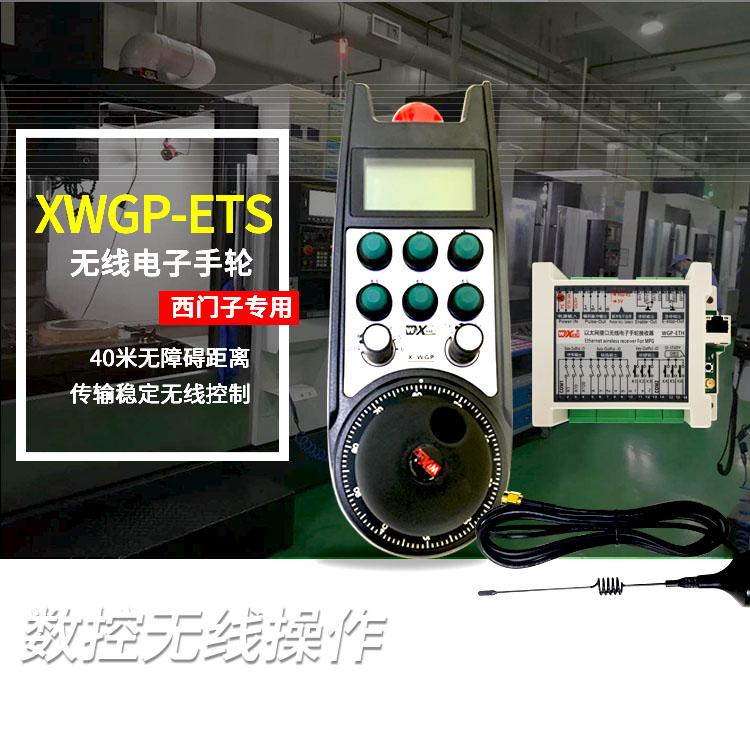

  西门子实时坐标显示无线电子手轮由两部分组成：电子手轮+接收器；

  2）产品特点

  *支持西门子PLC:S7-200/-300/-1200

  *无线传输距离空旷40米；

  *自动跳频技术，可同时使用32套设备；

  *电子手轮使用2节AA电池供电，可以使用30天以上；

  *接收器配备外置天线，增强信号，安装方便；

  *电子手轮支持6个自定义按钮，对应西门子PLC地址，可自由编程；

  *6个自定义按钮可以控制6个开关量输出。

二、应用领域

  可编程数控遥控器广泛应用于激光雕刻系统，数控铣床，CNC加工中心，龙门机床等各个数控领域。

三、 工作原理介绍

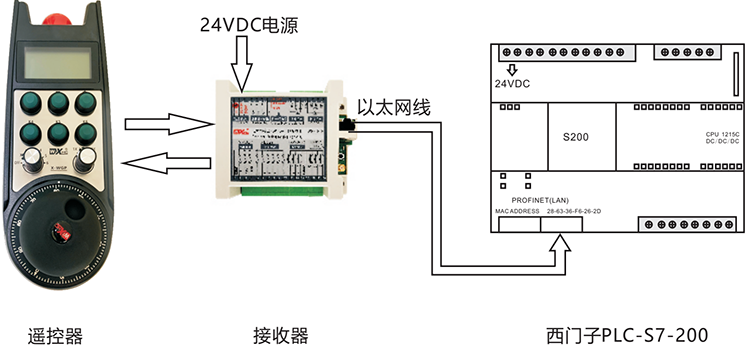

电子手轮通过以太网接收器和PLC相连

  1）手轮把按键数据无线传给接收器，接收器通过网线把按键写入PLC系统DB区；接收器把需要显示的数据从指定的DB区读取出来，再把数据返回给手轮显示屏幕。用户可以在手轮上自定义读写DB区基地址，这样手轮就可以读写PLC的DB区数据了。

  2）接收器支持西门子S7协议。适用于PLC S7-200 、PLC S7-300和PLC S7-1200。

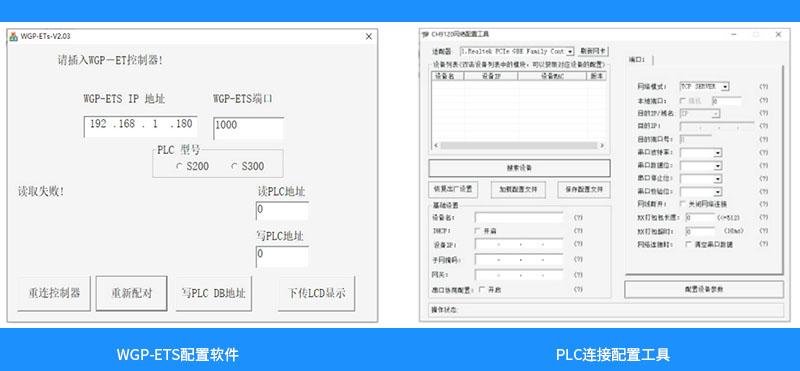

  3）用户可以通过PLC连接配置工具将接收器配置成服务器模式和客户端模式。

  服务器模式下，用户通过WGP-ETS配置软件 ，配置PLC读写地址；用PLC连接配置工具将接收器配置成客户端模式，配置后，XWGP-ETS接收器就可以通过标准的S7协议和PLC通信。

四、应用案例



  手轮接收器和西门子PLC S7-200的具体应用：

  1)手轮上的按键，对应用户在该PLC设定的BOOL区的值，如果手轮的按键按下，对应的BOOL区为ture，放开为false，BOOL区的基地址可以通过手轮设置。

  2)手轮可以读取该PLC中的DB区的值，一个轴4个字节显示数据，6个轴共24个字节，DB区的基地址可以通过WGP-ETS 配置软件设置。

五、外观说明

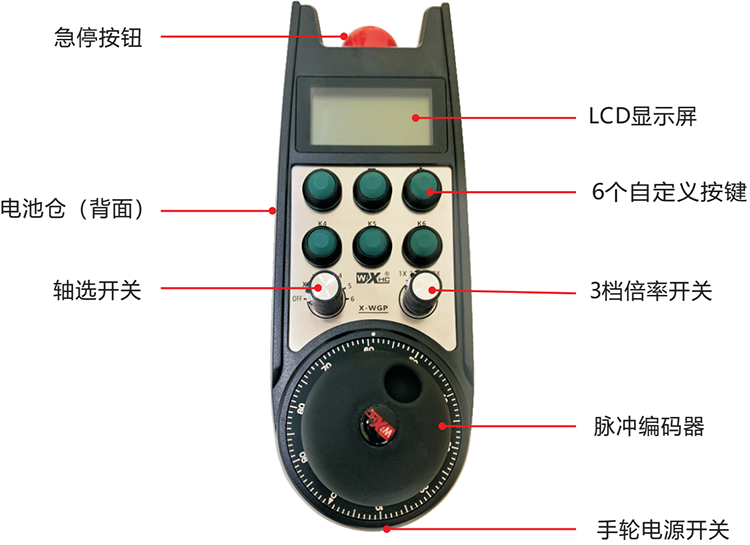

1）电子手轮外观

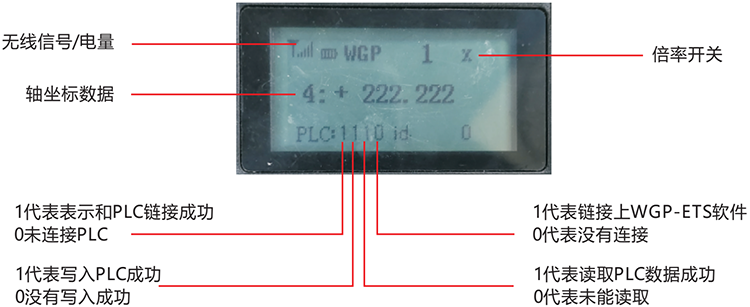

2）显示屏显示介绍

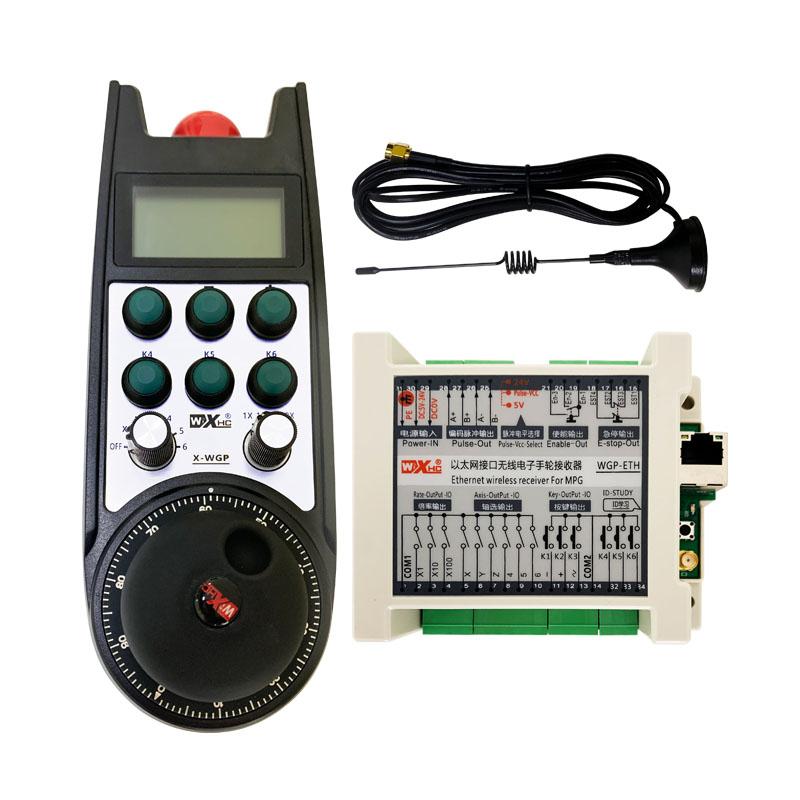

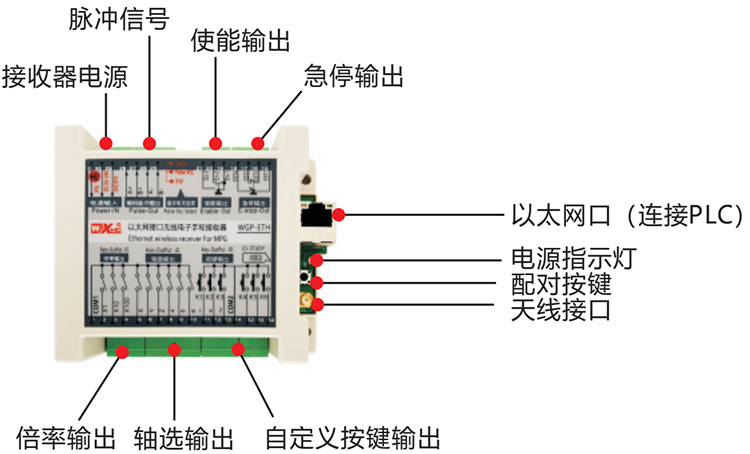

3）接收器外观说明


注意：电源指示灯：接收器5-24VDC电源接上后，灯亮。

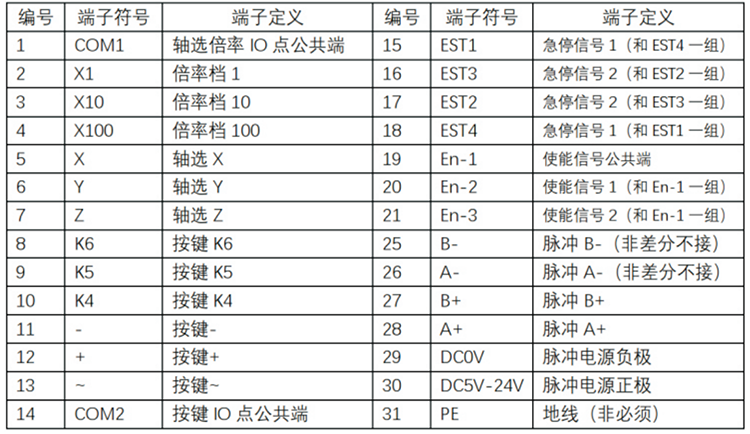

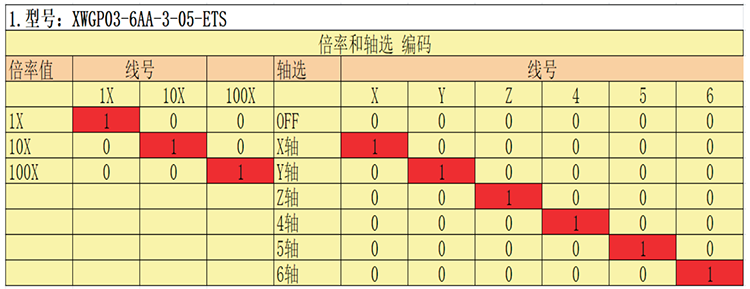

六、接收器端子定义与编码表

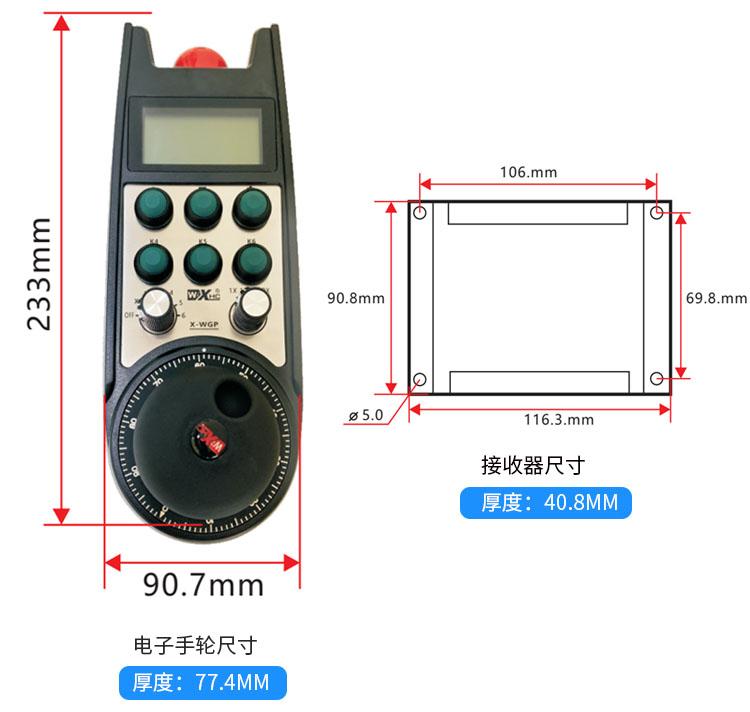

 七、产品安装尺寸
