地坪机背带遥控器适用于各种地坪研磨机，采用485ModbusRTU 协议控制左右变频器的调速和前后左右控制，以及研磨电机变频器的调速和启动。左右电机采用360°摇杆操作，转弯控制更丝滑。同时支持IO控制，通讯控制，以及外部面板开关输入控制三种控制模式。

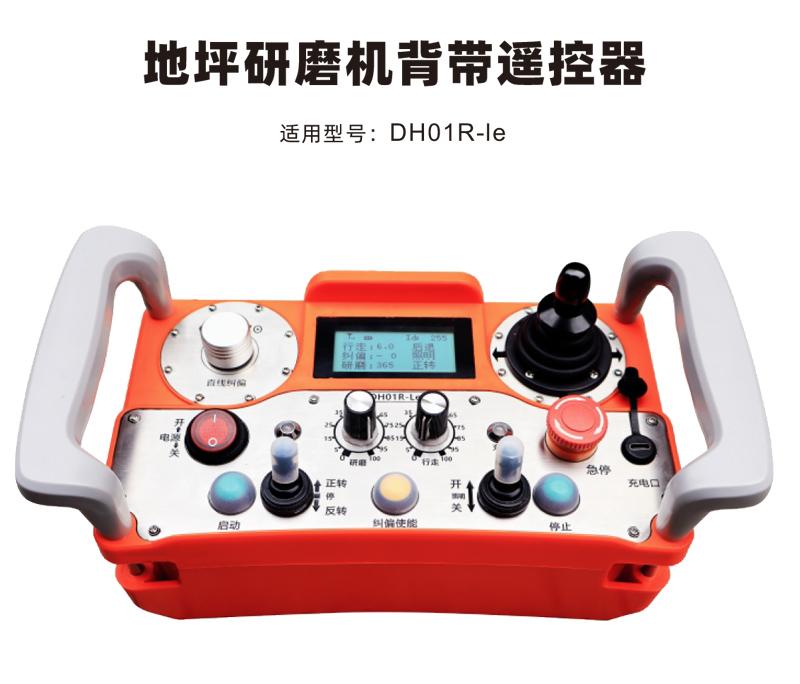

芯合成工业无线遥控器DH01R-LE
Popis
地坪机背带遥控器适用于各种地坪研磨机，采用485ModbusRTU 协议控制左右变频器的调速和前后左右控制，以及研磨电机变频器的调速和启动。左右电机采用360°摇杆操作，转弯控制更丝滑。同时支持IO控制，通讯控制，以及外部面板开关输入控制三种控制模式。
1.Přijměte 433MHz bezdrátovou komunikační technologii，Bezdrátová provozní vzdálenost 100 metrů。
2.Přijměte funkci automatické frekvence，Současně použijte 32 sad bezdrátových dálkových ovladačů，Žádný účinek na sebe。
3.Podporuje všechny frekvenční měniče s protokolem 485 modbus RTU，Mezi aktuálně adaptované značky střídačů patří：
Šanghaj Xielin、Fuji、Huichuan、Zhongchen、INVT、Yasukawa Tatsu。Pokud není značka přizpůsobena, kontaktujte nás pro přizpůsobení.。
4.支持研磨电机变频器调速、nastartovat。
5.支持左右变频器调速、nastartovat、Přední a zadní levé a pravé ovládání。
6.支持左右变频器直线纠偏，Udržujte stroj v pohybu v přímém směru。
7.支持Type-C充电，5Specifikace nabíjení V-2A，18650/3000mAh充电锂电池。

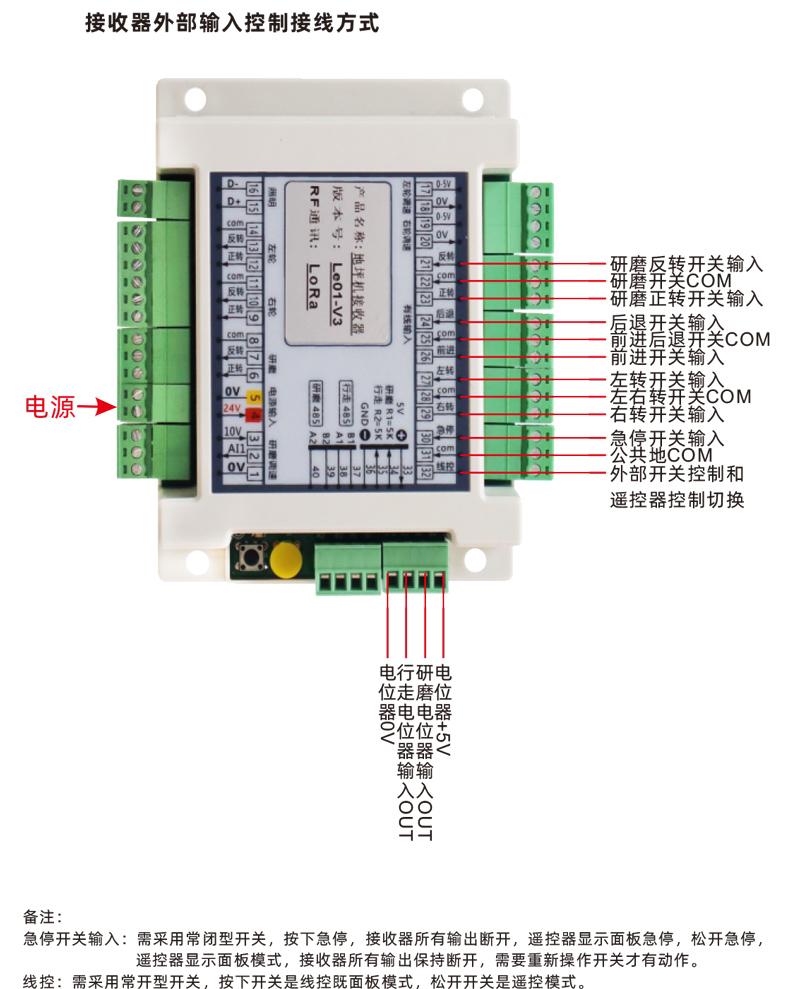

8.支持三种控制方式，IO接线控制，485 modbus通讯控制，外部开关输入控制。
9.采用防水设计，防水等级IP65。
| Ruční terminál pracovní napětí a proud | 18650/3000mAh电池-3.7V/32mA |
| Provozní napětí a proud přijímače | 24V/1A |
| Handheld přenášející výkon | 15DBM |
| Přijímač obdrží citlivost | -100DBM |
| Frekvence bezdrátové komunikace | 433Frekvenční pásmo MHz |
| Provozní teplota | -25℃<X<55℃ |
| 充电接口 | Type-C |
| Velikost produktu | 285.6*139.3*129.2（Mm） |

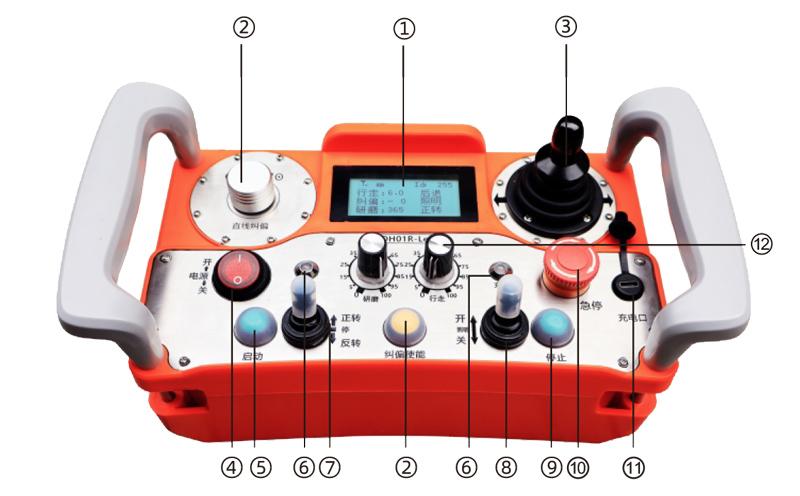

Komentáře：

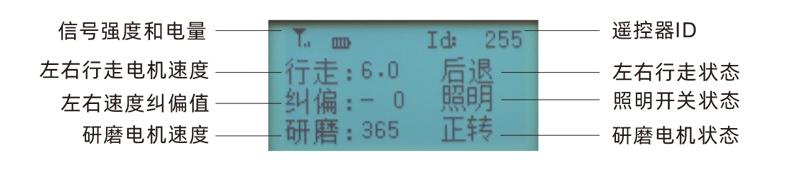

① Displej obrazovky：
②直线纠偏：
采用组合操作对左右轮速度进行纠偏，按住<纠偏使能>，旋转<Korekce přímky>进行纠偏，Otáčet se ve směru hodinových ručiček，进行正纠偏，右轮加速，Otočte proti směru hodinových ručiček，进行负纠偏，右轮减速。
纠偏范围90到-90，每个纠偏值约等于0.02V电压，最大纠偏电压1.8V。
③行走控制摇杆：
摇杆前推，左右电机同时前进，松手保持前进；摇杆后推，左右电机同时后退，松手保持后退，按下<zastávka>按钮停止机器。
摇杆左推，左右电机左转，前半段左轮减速转弯，后半段左轮后退转弯，松手恢复直行；摇杆右推，左右电机右转，前半段右轮减速转弯，后半段右轮后退转弯，松手恢复直行。
④ Vypínač：
遥控器屏幕开机和关机。
⑤启动按钮：
遥控器开机后，屏幕显示启动界面，需要按下启动按钮才能进入操作界面。
注意：按下启动按钮之前，请确认所有开关处于停止位。
⑥指示灯：
工作灯：遥控器开机后，常亮红灯；
充电灯：遥控器充电时，常亮红灯，充满亮绿灯；拔掉充电线，不亮灯。
⑦研磨启动：
控制研磨电机正转启动和反转启动。
⑧照明开关：
控制照明灯打开和关闭。
⑨停止开关：
按下停止按钮，控制机器停止前进或者停止后退。
⑩急停开关：
按下急停，遥控器显示急停ESTOP，所有开关输出断开，调速清零，所有操作无效；Uvolněte nouzovou zastávku，遥控器显示启动界面，调速恢复，照明恢复，其他开关依然断开，按下启动按钮进入操作界面，正反转输出恢复，调速恢复。
11 充电口：
Type-C充电口，不充电时，请盖紧防水盖，以免进水进灰。
12 电机调速：
研磨调速：旋转研磨旋钮，调节研磨速度，默认范围0-1500；
行走调速：旋转行走旋钮，调节行走速度，默认范围0.0-100；
Kroky instalace produktu
1.Nainstalujte přijímač do elektrické skříně přes záda na zadní straně，Nebo jej nainstalujte do elektrické skříně skrz otvory šroubů ve čtyřech rozích přijímače.。

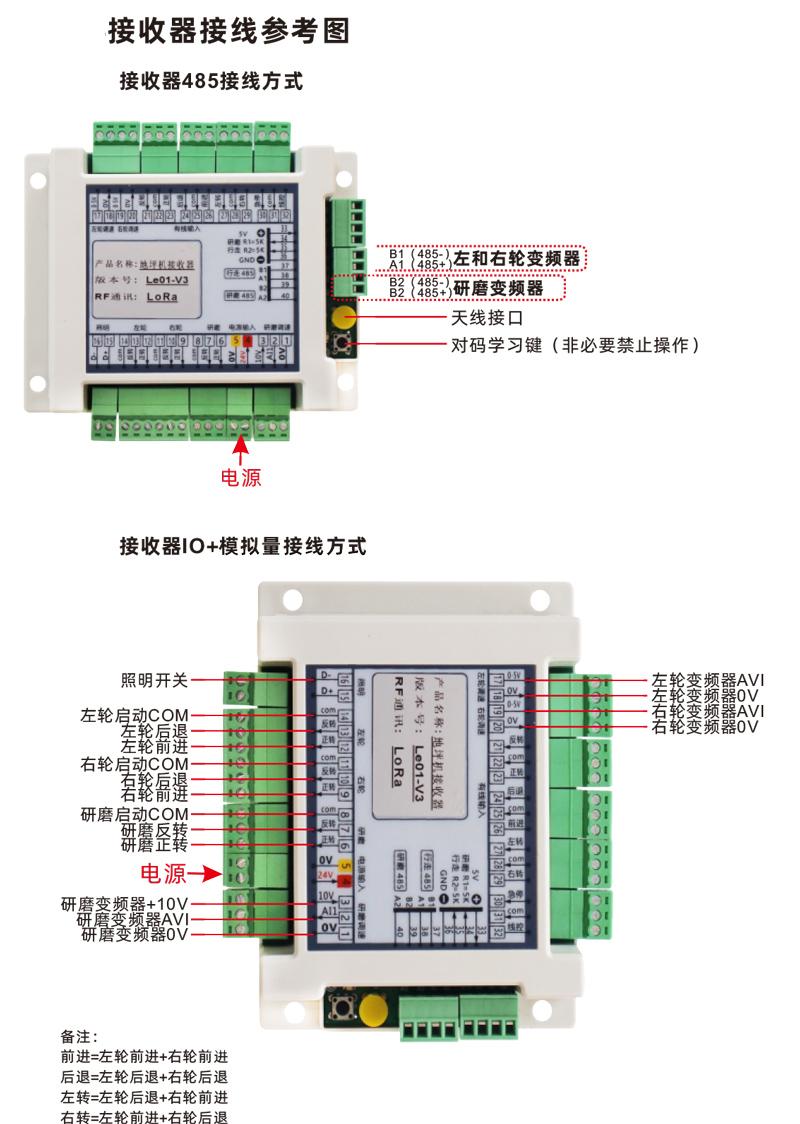

2.Viz náš schéma zapojení přijímače，Porovnejte své vybavení na místě，Připojte zařízení přes dráty a přijímače。

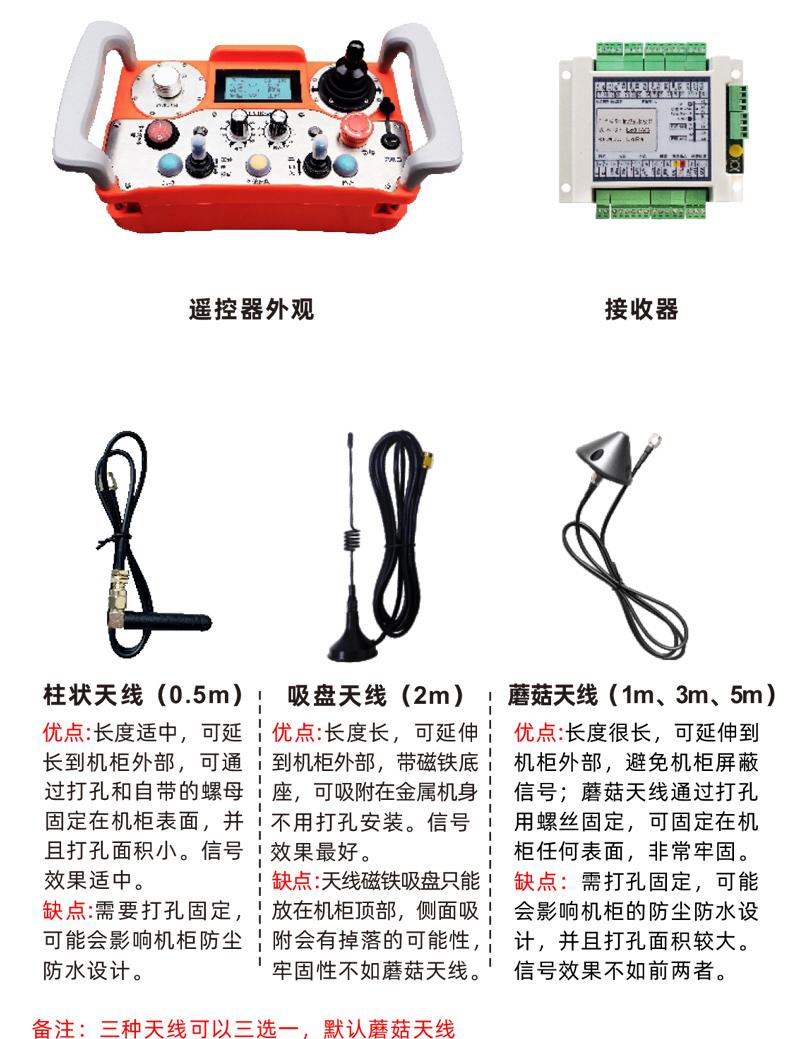

3.Po opravě přijímače，Anténa vybavená přijímačem musí být připojena，A nainstalujte vnější konec antény nebo jej umístěte mimo elektrickou skříňku，Doporučuje se umístit signál na horní část elektrické skříně.，Není dovoleno odpojit anténu，Nebo umístit anténu do elektrické skříně，Může to způsobit, že signál bude nepoužitelný。
4.最后给遥控器充满电量，Poté zapněte spínač napájení dálkového ovládání，Displej dálkového ovládání zobrazí normální pracovní rozhraní，Můžete provádět operace dálkového ovládání。

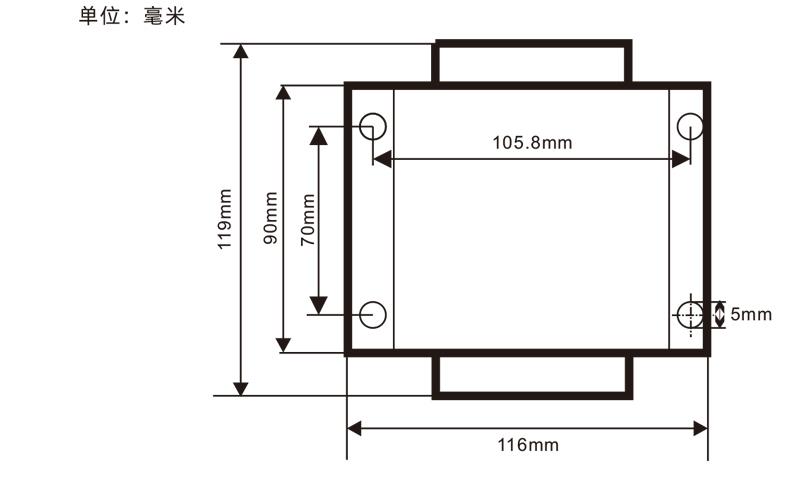

Velikost instalace přijímače
Nastavení parametru dálkového ovládání
Metoda pro zadání parametru pozadí dálkového ovládání：小电机速度调到0，Přepínač velkého motoru se otočil vzhůru po dobu 3 po sobě jdoucích časů，Otočte se dolů 3krát v řadě；
使用<Korekce přímky>旋钮翻页，按下<nastartovat>，转动<Korekce přímky>旋钮修改参数，
Po úpravě，Otočte stránku až do konce，选择保存或不保存退出，按下<nastartovat>退出菜单；
Parametry jsou následující：
最小研磨速度：研磨电机初始速度，范围0-5000，默认0；
最小研磨电压：研磨电机初始输出电压，范围0-10，实际值为此值的1/2；默认0；
最大研磨速度：研磨电机最大速度值，范围0-5000，默认1500；
最大研磨电压：研磨电机最大输出电压，范围0-10，Výchozí 10；实际输出为此值的1/2；
最小行走速度：行走电机初始速度，范围0-1000，默认0；
Nastavení parametru dálkového ovládání
最小行走电压：行走电机初始输出电压，范围0-10，默认0；实际输出为此值的1/2；
最大行走速度：行走电机最大速度值，范围0-1000，Výchozí 1000，对应屏幕显示100；
最大行走电压：行走电机最大输出电压，范围0-10，Výchozí 10；实际输出为此值的1/2；
前后零位：摇杆前后方向中间零位设定，范围8-254，按住启动按钮，让摇杆自然居中，松开启动按钮，自动锁定零位值；
左右零位：摇杆左右方向中间零位设定，范围9-254，按住启动按钮，让摇杆自然居中，松开启动按钮，自动锁定零位值；
Nastavení parametrů frekvenčního měniče
最大行走电压：行走电机最大输出电压，范围0-10，Výchozí 10；实际输出为此值的1/2；
前后零位：摇杆前后方向中间零位设定，范围8-254，按住启动按钮，让摇杆自然居中，松开启动按钮，自动锁定零位值；
左右零位：摇杆左右方向中间零位设定，范围9-254，按住启动按钮，让摇杆自然居中，松开启动按钮，自动锁定零位值；
Pokyny pro operace dálkového ovládání
1.Stroj je napájen，Zapnuto dálkové ovládání，按下<启动按钮>进入操作界面。

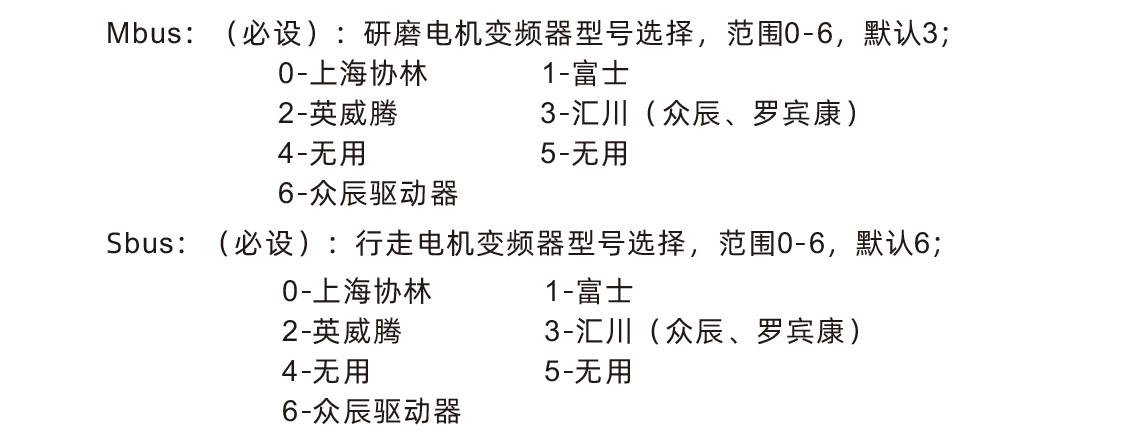

2.Zadejte pozadí dálkového ovládání，Nastavte parametry pozadí dálkového ovládání，主要是设置行走和研磨电机变频器型号（机器厂家已设置的跳过这一步）。
3.设置好变频器的参数（机器厂家已设置的跳过这一步）。
4.扳动遥控器上的<照明>开关，将照明灯打开。
5.调好研磨速度，扳动<正转>开关，启动研磨电机。
6.调好行走速度，扳动摇杆开关，控制机器前进或后退，以及转弯。
| Poruchová situace | Možná příčina | Metody odstraňování problémů |
| Stiskněte spínač napájení， Nelze zapnout a vypnout， Displej se nerozsvítí |
1.遥控器未安装电池或电池方向安装错误
2.Nedostatečný výkon baterie
3.Selhání dálkového ovládání
|
1.Zkontrolujte instalaci baterie dálkového ovládání
2.请充电
3.Kontaktujte výrobce a vraťte se do továrny k údržbě
|
|
Zapnuto dálkové ovládání，
显示掉网重连
LostRF pls retry
|
1.Přijímač není napájen
2.Anténa přijímače není nainstalována
3.Vzdálenost mezi dálkovým ovládáním a strojem je příliš daleko
4.Environmentální rušení
5.Před zapnutím dálkového ovládání，必须接收
器先通电，Restartujte dálkové ovládání
|
1.Zkontrolujte napájení přijímače
2.Nainstalujte anténu přijímače，Nainstalujte vnější konec antény mimo elektrickou skříňku, abyste ji opravili
3.Operace v normální vzdálenosti
4.① Optimalizujte kabeláž elektrické skříně，Zapojení antény přijímače by mělo být udržováno daleko od 220 V a
On On Line ② Zkuste použít nezávislý přepínací zdroj k napájení napájení přijímače co nejvíce，a
Napájecí kabel přidává modul izolace výkonu a magnetický kroužek，Zvýšit schopnost protiinterference
|
|
Zapnuto dálkové ovládání，
显示change battery
|
1.Nedostatečný výkon baterie
2.Instalace baterie nebo špatný kontakt
|
1.释放接收器上面的急停
2.检查急停开关是否故障，及时更换开关
|
|
Dálkové ovládání některá tlačítka
Nebo spínač nereaguje
|
1.Porucha poškození spínače
2.Porucha poškození přijímače
|
1.Dávejte pozor při přepínání spínače，Je na displeji odpovídající šipka?；有箭
头显示，Označuje, že spínač je normální；Nezobrazená šipka znamená, že spínač je rozbitý.，返
厂维修
2.Návrat k údržbě továrny
|
|
Po zapnutí přijímače，
Žádné světlo na přijímači
|
1.Abnormalita napájení
2.Chyba zapojení napájení
3.Selhání přijímače
|
1.Zkontrolujte, zda má napájecí zdroj napětí，Splňuje napětí požadavky
2.Zkontrolujte, zda jsou pozitivní a negativní póly napájecího zdroje připojeny opačně
3.Návrat k údržbě továrny
|
1.Prosím při teplotě a tlaku místnosti，Používá se v suchém prostředí，Prodloužit životnost。
2.Prosím, vyhýbejte se namočení v dešti、Používá se v abnormálních prostředích, jako jsou puchýře，Prodloužit životnost。
3.请注意充电口清洁，并在非充电时间将充电口盖子盖紧，以免进水进灰短路。
4.请避免遥控器被挤压和摔落，可能会导致遥控器损坏。
5.长时间不使用遥控器，请将遥控器存储在常温、干燥并且安全的地方。
6.Během skladování a přepravy věnujte pozornost odolné proti vlhkosti a odolnosti proti nárazu。
1.Před použitím si prosím přečtěte pokyny pro použití，Neprofesionální personál je zakázán。
2.Nabíjejte prosím včas, když je baterie příliš nízká，Vyvarujte se chyb způsobených nedostatečným výkonem a způsobujte, že dálkové ovládání není možné fungovat。
4.Pokud je vyžadována oprava，Kontaktujte prosím výrobce，Pokud je poškození způsobené sebepoškozováním，Výrobce neposkytuje záruku。
(Poznámka：Upgrade produktu nebo situace upgradu，Při nákupu produktů kontaktujte prodejní personál pro nejnovější stav produktu)
