ਇਲੈਕਟ੍ਰਾਨਿਕ ਹੈਂਡਵੀਲ ਦੀ ਵਰਤੋਂ ਸੀਐਨਸੀ ਮਸ਼ੀਨ ਟੂਲਸ ਦੀ ਮੈਨੂਅਲ ਮਾਰਗਦਰਸ਼ਨ ਲਈ ਕੀਤੀ ਜਾਂਦੀ ਹੈ、ਸਥਿਤੀ、ਹੜਤਾਲ ਦਾ ਕੰਮ。ਇਲੈਕਟ੍ਰਾਨਿਕ ਹੈਂਡਵ੍ਹੀਲ ਦਾ ਇਹ ਮਾਡਲ ਅਸਲ ਡਿਸਪਲੇ ਵਾਲਾ ਸੀਮੇਂਸ ਵਾਇਰਡ ਇਲੈਕਟ੍ਰਾਨਿਕ ਹੈਂਡਵ੍ਹੀਲ ਹੈ।，ਹੈਂਡਵੀਲ ਇੱਕ ਨੈੱਟਵਰਕ ਕੇਬਲ ਰਾਹੀਂ ਸੀਮੇਂਸ ਸਿਸਟਮ ਦੇ X130 ਇੰਟਰਫੇਸ ਨਾਲ ਜੁੜਿਆ ਹੋਇਆ ਹੈ।，ਸਿਸਟਮ ਕੋਆਰਡੀਨੇਟਸ ਨੂੰ ਪੜ੍ਹੋ ਅਤੇ ਉਹਨਾਂ ਨੂੰ S7 ਪ੍ਰੋਟੋਕੋਲ ਸੰਚਾਰ ਦੁਆਰਾ ਹੈਂਡਵੀਲ ਦੇ LCD ਡਿਸਪਲੇ 'ਤੇ ਪ੍ਰਦਰਸ਼ਿਤ ਕਰੋ।，ਅਤੇ ਹੈਂਡਵੀਲ ਕੰਟਰੋਲ ਸਿਸਟਮ ਧੁਰੇ ਦੀ ਚੋਣ ਸੰਚਾਰ ਦੁਆਰਾ ਕੀਤੀ ਜਾ ਸਕਦੀ ਹੈ.、ਵਿਸਤਾਈ、ਬਟਨ ਅਤੇ ਹੋਰ ਸਿਗਨਲ。
芯合成有线电子手轮LUWGP-ETS-SIEMENS
ਵੇਰਵਾ
ਇਲੈਕਟ੍ਰਾਨਿਕ ਹੈਂਡਵੀਲ ਦੀ ਵਰਤੋਂ ਸੀਐਨਸੀ ਮਸ਼ੀਨ ਟੂਲਸ ਦੀ ਮੈਨੂਅਲ ਮਾਰਗਦਰਸ਼ਨ ਲਈ ਕੀਤੀ ਜਾਂਦੀ ਹੈ、ਸਥਿਤੀ、ਹੜਤਾਲ ਦਾ ਕੰਮ。ਇਲੈਕਟ੍ਰਾਨਿਕ ਹੈਂਡਵ੍ਹੀਲ ਦਾ ਇਹ ਮਾਡਲ ਅਸਲ ਡਿਸਪਲੇ ਵਾਲਾ ਸੀਮੇਂਸ ਵਾਇਰਡ ਇਲੈਕਟ੍ਰਾਨਿਕ ਹੈਂਡਵ੍ਹੀਲ ਹੈ।，ਹੈਂਡਵੀਲ ਇੱਕ ਨੈੱਟਵਰਕ ਕੇਬਲ ਰਾਹੀਂ ਸੀਮੇਂਸ ਸਿਸਟਮ ਦੇ X130 ਇੰਟਰਫੇਸ ਨਾਲ ਜੁੜਿਆ ਹੋਇਆ ਹੈ।，ਸਿਸਟਮ ਕੋਆਰਡੀਨੇਟਸ ਨੂੰ ਪੜ੍ਹੋ ਅਤੇ ਉਹਨਾਂ ਨੂੰ S7 ਪ੍ਰੋਟੋਕੋਲ ਸੰਚਾਰ ਦੁਆਰਾ ਹੈਂਡਵੀਲ ਦੇ LCD ਡਿਸਪਲੇ 'ਤੇ ਪ੍ਰਦਰਸ਼ਿਤ ਕਰੋ।，ਅਤੇ ਹੈਂਡਵੀਲ ਕੰਟਰੋਲ ਸਿਸਟਮ ਧੁਰੇ ਦੀ ਚੋਣ ਸੰਚਾਰ ਦੁਆਰਾ ਕੀਤੀ ਜਾ ਸਕਦੀ ਹੈ.、ਵਿਸਤਾਈ、ਬਟਨ ਅਤੇ ਹੋਰ ਸਿਗਨਲ。
1.6-ਕੋਰ ਹਵਾਬਾਜ਼ੀ ਪਲੱਗ ਕੇਬਲ ਦੀ ਵਰਤੋਂ ਕਰਕੇ ਕਨੈਕਟ ਕੀਤਾ ਗਿਆ，ਹੈਂਡਵੀਲ ਕੇਬਲ ਦੀ ਲੰਬਾਈ 10 ਮੀਟਰ。
2.ਹੈਂਡਵੀਲ ਸਕ੍ਰੀਨ ਸਿਸਟਮ ਵਰਕਪੀਸ ਕੋਆਰਡੀਨੇਟਸ ਨੂੰ ਪ੍ਰਦਰਸ਼ਿਤ ਕਰ ਸਕਦੀ ਹੈ、ਮਕੈਨੀਕਲ ਕੋਆਰਡੀਨੇਟਸ、ਫੀਡ ਦੀ ਗਤੀ、ਧੁਰੀ ਚੋਣ、ਜਾਣਕਾਰੀ ਜਿਵੇਂ ਕਿ ਵਿਸਤਾਰ。
3.ਐਮਰਜੈਂਸੀ ਸਟਾਪ ਬਟਨ ਨੂੰ ਸਮਰਥਨ ਦਿਓ，ਮਾਤਰਾ ਆਈਓ ਸਿਗਨਲ ਆਉਟਪੁੱਟ ਨੂੰ ਬਦਲਣਾ，ਹੈਂਡਵੀਲ ਸ਼ਟਡਾਊਨ ਐਮਰਜੈਂਸੀ ਸਟਾਪ ਅਜੇ ਵੀ ਪ੍ਰਭਾਵਸ਼ਾਲੀ ਹੈ。
4.支持3个自定义按钮，ਆਈਓ ਸਿਗਨਲ ਨੂੰ ਬਦਲਣਾ，IO ਵਾਇਰਿੰਗ ਜਾਂ ਸੰਚਾਰ ਦੁਆਰਾ ਸਿਸਟਮ ਨੂੰ ਸਿਗਨਲ ਆਉਟਪੁੱਟ ਕਰ ਸਕਦਾ ਹੈ。
5.6-ਧੁਰੇ ਦੇ ਨਿਯੰਤਰਣ ਦਾ ਸਮਰਥਨ ਕਰਦਾ ਹੈ，可以定制7-12轴，IO ਵਾਇਰਿੰਗ ਜਾਂ ਸੰਚਾਰ ਦੁਆਰਾ ਸਿਸਟਮ ਨੂੰ ਸਿਗਨਲ ਆਉਟਪੁੱਟ ਕਰ ਸਕਦਾ ਹੈ。
6.ਵੱਡਦਰਸ਼ੀ ਨਿਯੰਤਰਣ ਦੇ 3 ਜਾਂ 4 ਪੱਧਰਾਂ ਦਾ ਸਮਰਥਨ ਕਰੋ，ਆਈਓ ਸਿਗਨਲ ਨੂੰ ਬਦਲਣਾ，IO ਵਾਇਰਿੰਗ ਜਾਂ ਸੰਚਾਰ ਦੁਆਰਾ ਸਿਸਟਮ ਨੂੰ ਸਿਗਨਲ ਆਉਟਪੁੱਟ ਕਰ ਸਕਦਾ ਹੈ。
7.ਸਪੋਰਟ ਪਲਸ ਏਨਕੋਡਰ，100ਨਬਜ਼ / ਸਰਕਲ，ਸਿਗਨਲ AB ਪਲਸ ਵਾਇਰਿੰਗ ਦੁਆਰਾ ਸਿਸਟਮ ਨੂੰ ਆਉਟਪੁੱਟ ਕੀਤਾ ਜਾ ਸਕਦਾ ਹੈ।。
8.ਸੀਮੇਂਸ ਐਸ 7 ਪ੍ਰੋਟੋਕੋਲ ਦਾ ਸਮਰਥਨ ਕਰੋ，ਵੱਖ ਵੱਖ ਸੀਮਮਾਂ ਦੇ ਪੀ ਐਲ ਸੀਜ਼ ਜਿਵੇਂ ਕਿ ਐਸ 7-200 / 300/300/1200 ਦਾ ਸਮਰਥਨ ਕਰਦਾ ਹੈ，并支持西门子虚拟PLC，目前已适配西门子SINUMERIK ONE/828D/840D sl等系统。
| ਹੈਂਡਵੀਲ ਵਰਕਿੰਗ ਪਾਵਰ ਸਪਲਾਈ ਵੋਲਟੇਜ | DC24V/1A |
| ਪ੍ਰਾਪਤ ਕਰਨ ਵਾਲੀ ਬਿਜਲੀ ਸਪਲਾਈ ਵੋਲਟੇਜ | DC24V/1A |
| ਰਿਸੀਵਰ IO ਆਉਟਪੁੱਟ ਲੋਡ ਰੇਂਜ | DC24V |
| ਹੈਂਡਵੀਲ ਐਂਡ ਕੇਬਲ ਦੀ ਲੰਬਾਈ | 10m |
| ਰਿਸੀਵਰ ਅੰਤ ਕੇਬਲ ਦੀ ਲੰਬਾਈ | 1m |
| ਪ੍ਰਾਪਤਕਰਤਾ ਅੰਤ ਨੈੱਟਵਰਕ ਕੇਬਲ ਦੀ ਲੰਬਾਈ | 3m |
| ਓਪਰੇਟਿੰਗ ਤਾਪਮਾਨ | -25℃<X<55℃ |
| ਐਂਟੀ-ਫਾਲ ਦੀ ਉਚਾਈ | 1m |
| ਬਟਨਾਂ ਦੀ ਗਿਣਤੀ ਨੂੰ ਅਨੁਕੂਲਿਤ ਕਰੋ | 3ਵਿਅਕਤੀਗਤ |
| ਉਤਪਾਦ ਦਾ ਆਕਾਰ | 200*87*72(mm) |

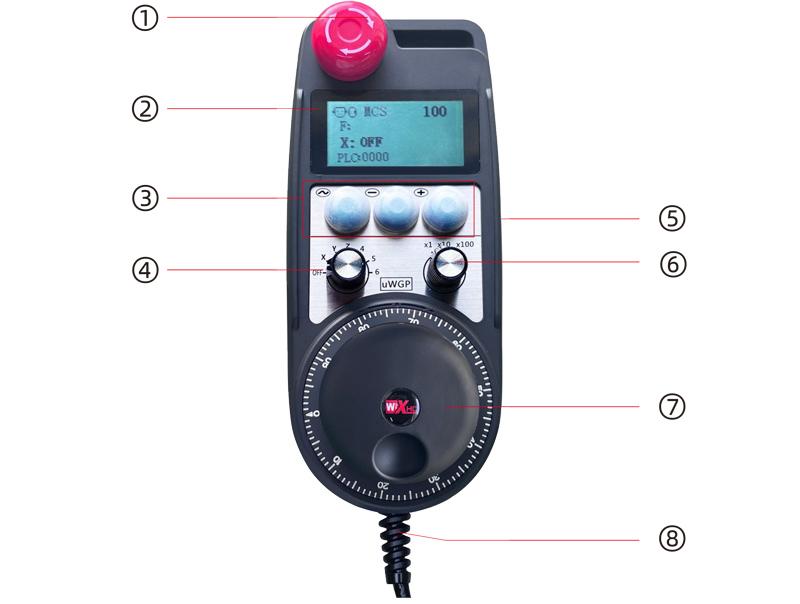

ਟਿੱਪਣੀਆਂ：
①eemgencyt ਸਟਾਪ ਬਟਨ：
ਐਮਰਜੈਂਸੀ ਸਟਾਪ ਬਟਨ ਨੂੰ ਦਬਾਓ，ਐਮਰਜੈਂਸੀ ਰੋਕਣ ਦੇ ਦੋ ਸਮੂਹ ਪ੍ਰਾਪਤ ਕਰਨ ਵਾਲੇ ਤੇ ਆਉਟਪੁੱਟਾਂ ਨੂੰ ਡਿਸਕਨੈਕਟ ਕੀਤਾ ਗਿਆ ਹੈ，并且接收器的所有IO输出无效，脉冲输出无效。ਐਮਰਜੈਂਸੀ ਰੋਕਣ ਤੋਂ ਬਾਅਦ，接收器上所有IO输出恢复。

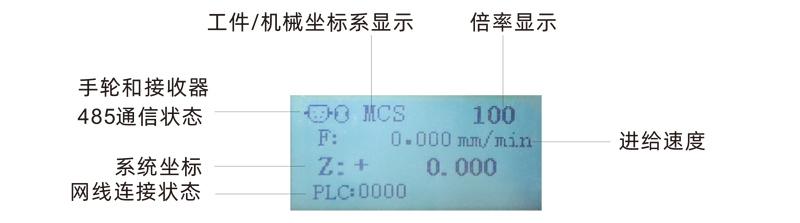

②screen ਡਿਸਪਲੇਅ：
ਪੀ.ਐਲ.ਸੀ：0000ਇਸਦਾ ਮਤਲਬ ਹੈ ਕਿ ਨੈੱਟਵਰਕ ਕੇਬਲ ਕਨੈਕਟ ਨਹੀਂ ਹੈ，ਪੀ.ਐਲ.ਸੀ：1010ਇਸਦਾ ਮਤਲਬ ਹੈ ਕਿ ਨੈੱਟਵਰਕ ਕੇਬਲ ਅਤੇ PLC ਸਿਸਟਮ ਸਫਲਤਾਪੂਰਵਕ ਕਨੈਕਟ ਹੋ ਗਏ ਹਨ।，
ਪੀ.ਐਲ.ਸੀ：1110ਦਰਸਾਉਂਦਾ ਹੈ ਕਿ ਹੈਂਡਵੀਲ ਸਿਸਟਮ ਡੇਟਾ ਨੂੰ ਸਫਲਤਾਪੂਰਵਕ ਲਿਖਦਾ ਹੈ।，ਪੀ.ਐਲ.ਸੀ：0001ਕੰਪਿਊਟਰ ਨਾਲ ਸਫਲ ਕੁਨੈਕਸ਼ਨ ਦਰਸਾਉਂਦਾ ਹੈ。
③ ਕਸਟਮ ਬਟਨ：
3ਕਸਟਮ ਬਟਨ，ਹਰ ਬਟਨ ਪ੍ਰਾਪਤ ਕਰਨ ਵਾਲੇ 'ਤੇ ਆਈਓ ਆਉਟਪੁੱਟ ਪੁਆਇੰਟ ਨਾਲ ਮੇਲ ਖਾਂਦਾ ਹੈ，ਸੰਚਾਰ ਰਾਹੀਂ ਵੀ ਸਿਸਟਮ ਨਾਲ ਜੁੜਿਆ ਹੋਇਆ ਹੈ。并且“+”和“-”按钮，按下后同时会自动连续输出脉冲信号，“+”按钮输出正向脉冲，“-”按钮输出负向脉冲。
④axis ਚੋਣ ਸਵਿੱਚ：
ਐਕਸਿਸ ਚੋਣ ਸਵਿੱਚ ਨੂੰ ਸਵਿਚ ਕਰਨਾ ਹੈਂਡਵੀਲ ਦੁਆਰਾ ਨਿਯੰਤਰਿਤ ਐਕਸਿਸ ਨੂੰ ਨਿਯੰਤਰਿਤ ਕਰ ਸਕਦਾ ਹੈ。
⑤ਯੋਗ ਬਟਨ：
ਦੋਵਾਂ ਪਾਸਿਆਂ ਤੇ ਕੋਈ ਸਮਰੱਥ ਬਟਨ ਦਬਾਓ ਅਤੇ ਹੋਲਡ ਕਰੋ，ਰੌਕਿੰਗ ਪਲਸ ਇਕੋਡਿੰਗ ਪ੍ਰਭਾਵਸ਼ਾਲੀ ਹੈ。 ਅਤੇ ਪ੍ਰਾਪਤ ਕਰਨ ਵਾਲੇ ਤੇ ਦੋ ਸਮੂਹ IO ਆਉਟਪੁੱਟ ਸੰਚਾਲਨ ਨੂੰ ਸਮਰੱਥ ਬਣਾਉਂਦੇ ਹਨ，ਯੋਗ ਬਟਨ ਨੂੰ ਛੱਡੋ，ਆਈਓ ਆਉਟਪੁੱਟ ਡਿਸਟ੍ਰਿਕਨੈਕਸ਼ਨ ਨੂੰ ਸਮਰੱਥ ਕਰੋ。
⑥ਵੱਡਦਰਸ਼ੀ ਸਵਿੱਚ：
ਹੈਂਡਵੀਲ ਦੁਆਰਾ ਨਿਯੰਤਰਿਤ ਵਿਸਤਾਰ ਨੂੰ ਬਦਲਣ ਲਈ ਵਿਸਤਾਰ ਨੂੰ ਸਵਿੱਚ ਕਰੋ。
⑦ ਪਲਸ ਏਨਕੋਡਰ：
ਯੋਗ ਬਟਨ ਨੂੰ ਦਬਾਓ ਅਤੇ ਹੋਲਡ ਕਰੋ，ਡੰਗਿੰਗ ਪਲਸ ਇਕੋਡਰ，ਇੱਕ ਨਬਜ਼ ਦਾ ਸੰਕੇਤ ਭੇਜੋ，ਮਸ਼ੀਨ ਸ਼ੈਫਟ ਅੰਦੋਲਨ ਨੂੰ ਨਿਯੰਤਰਿਤ ਕਰੋ。
⑧ਹੈਂਡ ਵ੍ਹੀਲ ਕੇਬਲ：
ਹੈਂਡਵੀਲ ਅਤੇ ਰਿਸੀਵਰ ਨੂੰ ਜੋੜਨ ਵਾਲੀ ਕੇਬਲ，ਹਵਾਬਾਜ਼ੀ ਪਲੱਗ，ਹੈਂਡਵੀਲ ਪਾਵਰ ਸਪਲਾਈ ਅਤੇ ਸੰਚਾਰ ਲਈ。
ਉਤਪਾਦ ਸਥਾਪਨਾ ਦੇ ਕਦਮ
1.ਰਿਸੀਵਰ ਨੂੰ ਚਾਰ ਕੋਨਿਆਂ 'ਤੇ ਪੇਚ ਦੇ ਛੇਕ ਰਾਹੀਂ ਇਲੈਕਟ੍ਰੀਕਲ ਕੈਬਿਨੇਟ ਵਿੱਚ ਸਥਾਪਿਤ ਕਰੋ।。
2.ਸਾਡੇ ਰਿਸੀਵਰ ਵਾਇਰਿੰਗ ਡਾਇਗਰਾਮ ਵੇਖੋ，ਆਪਣੇ ਸਾਈਟ 'ਤੇ ਉਪਕਰਣ ਦੀ ਤੁਲਨਾ ਕਰੋ，ਇੱਕ ਕੇਬਲ ਅਤੇ ਇੱਕ ਪ੍ਰਾਪਤ ਕਰਨ ਵਾਲੇ ਦੁਆਰਾ ਡਿਵਾਈਸ ਨੂੰ ਕਨੈਕਟ ਕਰੋ，ਰਿਸੀਵਰ ਨੂੰ ਸਿਸਟਮ ਦੇ X130 ਇੰਟਰਫੇਸ ਨਾਲ ਜੋੜਨ ਲਈ ਇੱਕ ਨੈੱਟਵਰਕ ਕੇਬਲ ਦੀ ਵਰਤੋਂ ਕਰੋ。
3.ਪ੍ਰਾਪਤ ਕਰਨ ਵਾਲੇ ਤੋਂ ਬਾਅਦ，ਪੈਨਲ 'ਤੇ ਹੈਂਡਵੀਲ ਓਪਨਿੰਗ ਵਿੱਚ ਹਵਾਬਾਜ਼ੀ ਪਲੱਗ ਬੇਸ ਨੂੰ ਸਥਾਪਿਤ ਕਰੋ，底座另一端线排插在接收器上的手轮接口处。ਫਿਰ ਹੈਂਡਵੀਲ ਐਂਡ ਕੇਬਲ ਦੇ ਏਵੀਏਸ਼ਨ ਪਲੱਗ ਨੂੰ ਬੇਸ ਵਿੱਚ ਪਾਓ，拧紧固定装置。

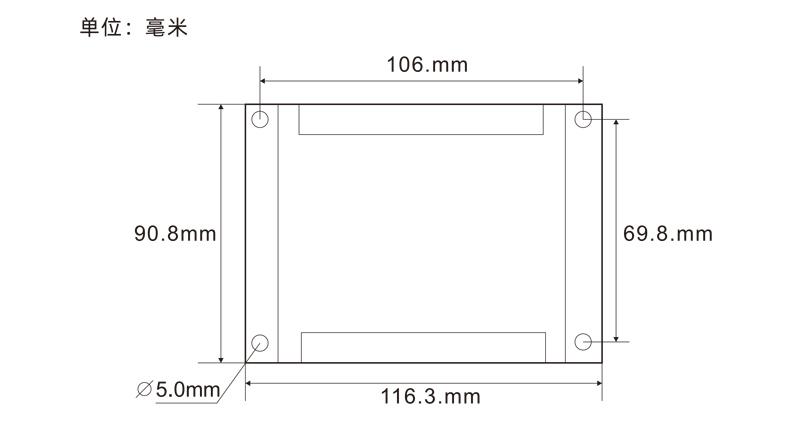

ਰਿਸੀਵਰ ਇੰਸਟਾਲੇਸ਼ਨ ਦਾ ਆਕਾਰ

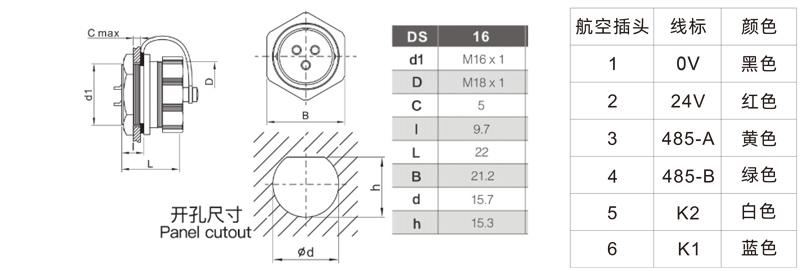

航空插头安装尺寸及插头定义

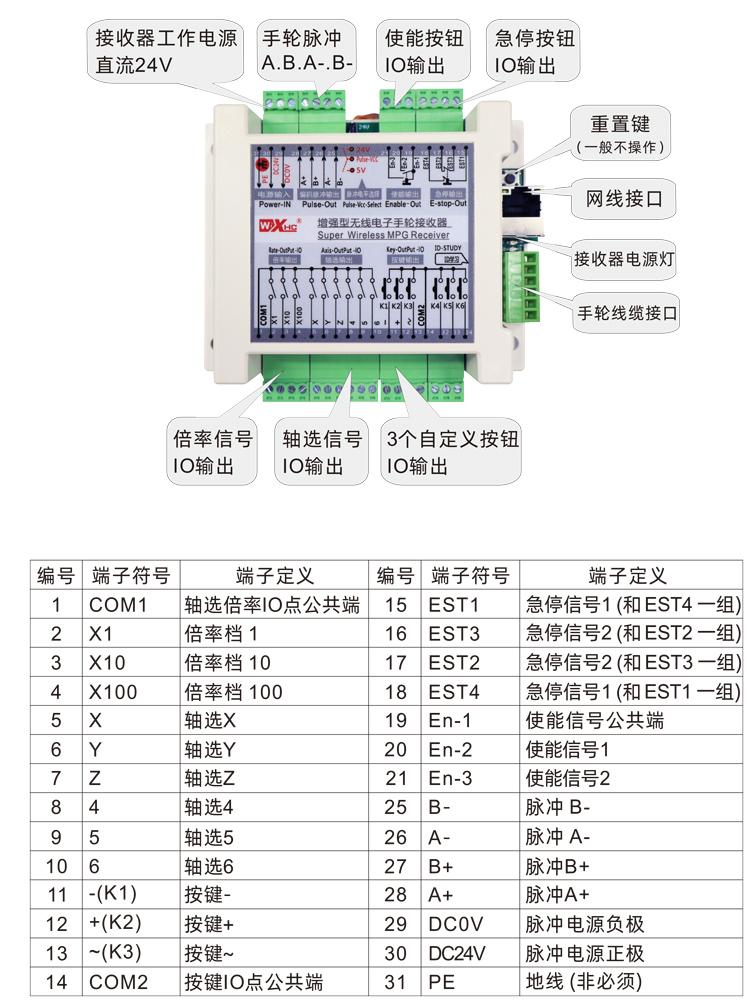

ਰਿਸੀਵਰ ਵਾਇਰਿੰਗ ਹਵਾਲਾ ਸੰਦਰਭ
1.ਪ੍ਰਾਪਤ ਕਰਨ ਵਾਲਾ ਸੰਚਾਲਿਤ ਹੈ，ਰਿਸੀਵਰ ਓਪਰੇਟਿੰਗ ਰੋਸ਼ਨੀ ਜਾਰੀ ਹੈ，ਇੱਕ ਨੈੱਟਵਰਕ ਕੇਬਲ ਦੀ ਵਰਤੋਂ ਕਰਕੇ ਰਿਸੀਵਰ ਨੂੰ ਕੰਪਿਊਟਰ ਨਾਲ ਕਨੈਕਟ ਕਰੋ，ਆਪਣੇ ਕੰਪਿਊਟਰ ਲਈ ਇੱਕ ਸਥਿਰ IP ਪਤਾ ਸੈੱਟ ਕਰੋ，ਹੈਂਡਵੀਲ ਫੰਕਸ਼ਨ ਲਈ ਨੈੱਟਵਰਕ ਪੈਰਾਮੀਟਰ ਸੈੱਟ ਕਰਨ ਲਈ ਨੈੱਟਵਰਕ ਕੌਂਫਿਗਰੇਸ਼ਨ ਟੂਲ ਸੌਫਟਵੇਅਰ ਦੀ ਵਰਤੋਂ ਕਰੋ，ਖਾਸ ਸੈਟਿੰਗਾਂ
方法参考《LUWGP-ETS有线手轮的使用说明》。
2.ਰਿਸੀਵਰ ਸੈੱਟਅੱਪ ਪੂਰਾ ਹੋਣ ਤੋਂ ਬਾਅਦ，ਸਿਸਟਮ ਨੂੰ ਪ੍ਰੋਗਰਾਮਿੰਗ PLC ਪ੍ਰੋਗਰਾਮ ਦੀ ਲੋੜ ਹੈ，具体请参考《LUWGP-ETS不同西门子数控系统的设置方法》以及PLC程序例程资料、视频资料等。
3.ਉਪਰੋਕਤ ਸੈਟਿੰਗਾਂ ਨੂੰ ਪੂਰਾ ਕਰਨ ਤੋਂ ਬਾਅਦ，ਰਿਸੀਵਰ ਨੂੰ ਮਸ਼ੀਨ ਦੀ ਇਲੈਕਟ੍ਰੀਕਲ ਕੈਬਿਨੇਟ ਵਿੱਚ ਲੈ ਜਾਓ ਅਤੇ ਇਸਨੂੰ ਸਥਾਪਿਤ ਕਰੋ，ਕੰਪਿਊਟਰ ਤੋਂ ਨੈੱਟਵਰਕ ਕੇਬਲ ਨੂੰ ਅਨਪਲੱਗ ਕਰੋ ਅਤੇ ਇਸਨੂੰ ਸਿਸਟਮ ਦੇ X130 ਇੰਟਰਫੇਸ ਵਿੱਚ ਪਲੱਗ ਕਰੋ，ਰਿਸੀਵਰ ਪਾਵਰ ਅਤੇ ਪਲਸ ਤਾਰਾਂ ਵਿੱਚ ਪਲੱਗ ਲਗਾਓ。
4.ਮਸ਼ੀਨ ਸੰਚਾਲਿਤ ਹੈ，ਪ੍ਰਾਪਤ ਕਰਨ ਵਾਲਾ ਸੰਚਾਲਿਤ ਹੈ，ਰਿਸੀਵਰ ਓਪਰੇਟਿੰਗ ਰੋਸ਼ਨੀ ਜਾਰੀ ਹੈ，ਹੈਂਡਵੀਲ ਪਾਵਰ ਸਵਿੱਚ ਨੂੰ ਚਾਲੂ ਕਰੋ，ਹੈਂਡਵੀਲ ਸਕ੍ਰੀਨ ਬੂਟ，ਸਕਰੀਨ ਡਿਸਪਲੇ PLC:1010，ਹੈਂਡਵੀਲ ਅਤੇ ਸਿਸਟਮ ਵਿਚਕਾਰ ਸਫਲ ਸੰਚਾਰ ਨੂੰ ਦਰਸਾਉਂਦਾ ਹੈ।。
5.ਧੁਰਾ ਚੋਣ ਚੁਣੋ：ਸਵਿਚ ਅਡਲ ਚੋਣ ਸਵਿੱਚ，ਤੁਹਾਨੂੰ ਚਲਾਉਣਾ ਚਾਹੁੰਦੇ ਹੋ ਧੁਰੇ ਦੀ ਚੋਣ ਕਰੋ。
6.ਗੁਣਕ ਚੁਣੋ：ਅਸਥਾਈ ਸਵਿੱਚ ਨੂੰ ਸਵਿਚ ਕਰੋ，ਤੁਹਾਨੂੰ ਚਾਹੀਦਾ ਹੈ ਗੁਣਕ ਦੀ ਚੋਣ ਕਰੋ。
7.ਧੁਰੇ ਨੂੰ ਹਿਲਾਓ：ਯੋਗ ਬਟਨ ਨੂੰ ਦਬਾਓ ਅਤੇ ਹੋਲਡ ਕਰੋ，ਧੁਰਾ ਅਤੇ ਸਵਿਚ ਦੀ ਚੋਣ ਕਰੋ，ਗੁਣਕ ਸਵਿਚ ਦੀ ਚੋਣ ਕਰੋ，ਫਿਰ ਪਲਸ ਏਨਕੋਡਰ ਨੂੰ ਮੋੜੋ，ਘੜੀ ਦੇ ਅੱਗੇ ਦੀ ਧਾਰਿਆਂ ਨੂੰ ਬੰਦ ਕਰੋ，ਨਕਾਰਾਤਮਕ ਅੰਦੋਲਨ ਦੇ ਧੁਰੇ ਨੂੰ ਘੜੀ ਦੇ ਉਲਟ。
8.ਕੋਈ ਕਸਟਮ ਬਟਨ ਦਬਾਓ ਅਤੇ ਹੋਲਡ ਕਰੋ，ਅਨੁਸਾਰੀ ਨਾਲ ਸੰਬੰਧਿਤ ਬਟਨ IO ਆਉਟਪੁੱਟ ਚਾਲੂ ਹੈ，ਰੀਲੀਜ਼ ਬਟਨ ਆਉਟਪੁੱਟ ਨੇੜੇ。
9.ਐਮਰਜੈਂਸੀ ਸਟਾਪ ਬਟਨ ਨੂੰ ਦਬਾਓ，ਰਿਸੀਵਰ ਐਮਰਜੈਂਸੀ ਸਟਾਪ ਆਈਓ ਆਉਟਪੁੱਟ ਨੂੰ ਵੱਖਰਾ ਕਰਦਾ ਹੈ，ਹੈਂਡ ਨਿ Wefel ਨਿਘਰ ਫੰਕਸ਼ਨ ਅਸਫਲ，ਐਮਰਜੈਂਸੀ ਸਟਾਪ ਬਟਨ ਨੂੰ ਛੱਡੋ，ਐਮਰਜੈਂਸੀ ਸਟਾਪ ਆਈਓ ਆਉਟਪੁੱਟ ਬੰਦ，ਹੈਂਡਲਿਅਲ ਫੰਕਸ਼ਨ ਰਿਕਵਰੀ
| ਨੁਕਸ ਸਥਿਤੀ | ਸੰਭਵ ਕਾਰਨ | ਸਮੱਸਿਆ ਨਿਪਟਾਰਾ ਕਰਨ ਦੇ methods ੰਗ |
|
ਪ੍ਰਾਪਤ ਕਰਨ ਵਾਲਾ ਸੰਚਾਲਿਤ ਹੈ，手轮屏幕不亮
|
1.ਕੀ ਹੈਂਡਵ੍ਹੀਲ ਅਤੇ ਰਿਸੀਵਰ ਦੇ ਵਿਚਕਾਰ ਹਵਾਬਾਜ਼ੀ ਕੇਬਲ ਸਹੀ ਅਤੇ ਭਰੋਸੇਯੋਗ ਢੰਗ ਨਾਲ ਜੁੜੀ ਹੋਈ ਹੈ
2.ਕੀ ਰਿਸੀਵਰ ਪਾਵਰ ਵੋਲਟੇਜ ਕਾਫੀ ਹੈ?
3.ਹੈਂਡ ਨਿ NEW ਨਿਘਾਰ
|
1.ਹੈਂਡਵੀਲ ਅਤੇ ਰਿਸੀਵਰ ਦੇ ਵਿਚਕਾਰ ਹਵਾਬਾਜ਼ੀ ਕੇਬਲ ਦੇ ਕਨੈਕਸ਼ਨ ਦੀ ਜਾਂਚ ਕਰੋ
2.ਰਿਸੀਵਰ ਇਨਪੁਟ ਪਾਵਰ ਦੀ ਜਾਂਚ ਕਰੋ
3.ਰੱਖ-ਰਖਾਅ ਲਈ ਫੈਕਟਰੀ ਵਿਚ ਵਾਪਸ ਜਾਣ ਲਈ ਨਿਰਮਾਤਾ ਨਾਲ ਸੰਪਰਕ ਕਰੋ
|
| ਹੈਂਡ ਵ੍ਹੀਲ ਚਲਾਉਣ ਵੇਲੇ ਕੋਈ ਜਵਾਬ ਨਹੀਂ ਮਿਲਦਾ |
1.ਕੀ ਰਿਸੀਵਰ ਅਤੇ ਸਿਸਟਮ ਵਿਚਕਾਰ ਨੈੱਟਵਰਕ ਕੇਬਲ ਜੁੜੇ ਹੋਏ ਹਨ?
2.ਕੀ ਸਿਸਟਮ PLC ਪ੍ਰੋਗਰਾਮ ਚੰਗੀ ਤਰ੍ਹਾਂ ਲਿਖਿਆ ਗਿਆ ਹੈ?
3.ਕੀ ਰਿਸੀਵਰ ਕੌਂਫਿਗਰੇਸ਼ਨ ਸਹੀ ਢੰਗ ਨਾਲ ਸੈੱਟ ਕੀਤੀ ਗਈ ਹੈ?
4.ਕੀ ਹੈਂਡਵੀਲ ਡਿਸਪਲੇ 'ਤੇ ਪ੍ਰਦਰਸ਼ਿਤ 485 ਸੰਚਾਰ ਆਈਕਨ ਅਸਫਲ ਹੋ ਗਿਆ ਹੈ? 5.ਜਦੋਂ ਹੈਂਡਵੀਲ ਚਲਾਉਂਦੇ ਹੋ，ਤੁਹਾਨੂੰ ਦੋਵਾਂ ਪਾਸਿਆਂ 'ਤੇ ਸਮਰੱਥ ਬਟਨਾਂ ਨੂੰ ਦਬਾ ਕੇ ਰੱਖਣ ਦੀ ਲੋੜ ਹੈ
6.ਕੀ ਐਮਰਜੈਂਸੀ ਸਟਾਪ ਬਟਨ ਜਾਰੀ ਕੀਤਾ ਗਿਆ ਹੈ?
|
1.ਜਾਂਚ ਕਰੋ ਕਿ ਕੀ ਰਿਸੀਵਰ ਅਤੇ ਸਿਸਟਮ X130 ਨੈੱਟਵਰਕ ਪੋਰਟ ਇੱਕ ਨੈੱਟਵਰਕ ਕੇਬਲ ਨਾਲ ਜੁੜੇ ਹੋਏ ਹਨ
2.ਜਾਂਚ ਕਰੋ ਅਤੇ ਪੁਸ਼ਟੀ ਕਰੋ ਕਿ ਕੀ ਸਿਸਟਮ PLC ਸਾਡੇ ਦੁਆਰਾ ਪ੍ਰਦਾਨ ਕੀਤੀ ਸੰਦਰਭ ਸਮੱਗਰੀ ਦੇ ਅਨੁਸਾਰ ਲਿਖਿਆ ਗਿਆ ਹੈ।
3.ਜਾਂਚ ਕਰੋ ਕਿ ਕੀ ਪ੍ਰਾਪਤਕਰਤਾ ਸਾਡੀ ਜਾਣਕਾਰੀ ਅਤੇ ਪ੍ਰਦਾਨ ਕੀਤੇ ਟੂਲ ਸੌਫਟਵੇਅਰ ਦਾ ਹਵਾਲਾ ਦਿੰਦਾ ਹੈ，ਨੈੱਟਵਰਕ ਪੈਰਾਮੀਟਰ ਅਤੇ ਪ੍ਰਾਪਤਕਰਤਾ ਦਾ DB ਪਤਾ, ਆਦਿ ਨੂੰ ਸਹੀ ਢੰਗ ਨਾਲ ਸੈੱਟ ਕਰੋ।
4.ਹੈਂਡਵੀਲ ਅਤੇ ਰਿਸੀਵਰ ਵਿਚਕਾਰ ਜਾਂਚ ਕਰੋ
6ਕੋਰ ਹਰੇ ਸਾਕਟ，ਸੰਚਾਰ ਲਾਈਨ ਦੇ ਦੋ：485-ਏ ਅਤੇ 485-ਬੀ，ਕੀ ਇਹ ਸਹੀ ਅਤੇ ਸੁਰੱਖਿਅਤ ਢੰਗ ਨਾਲ ਜੁੜਿਆ ਹੋਇਆ ਹੈ?，ਕੀ ਕੋਈ ਸਰਕਟ ਬਰੇਕ ਹੈ?
|
|
ਲੈਣ ਵਾਲੇ ਤੋਂ ਬਾਅਦ ਚੱਲਣ ਤੋਂ ਬਾਅਦ，接收器上工作灯
不亮
|
1.ਬਿਜਲੀ ਸਪਲਾਈ ਅਸਧਾਰਨਤਾ
2.ਪਾਵਰ ਵਾਇਰਿੰਗ ਗਲਤੀ
3.ਰਿਸੀਵਰ ਅਸਫਲਤਾ
|
1.ਜਾਂਚ ਕਰੋ ਕਿ ਬਿਜਲੀ ਸਪਲਾਈ ਦੇ ਵੋਲਟੇਜ ਹਨ，ਕੀ ਵੋਲਟੇਜ ਜ਼ਰੂਰਤਾਂ ਨੂੰ ਪੂਰਾ ਕਰਦਾ ਹੈ
2.ਜਾਂਚ ਕਰੋ ਕਿ ਬਿਜਲੀ ਸਪਲਾਈ ਦੇ ਸਕਾਰਾਤਮਕ ਅਤੇ ਨਕਾਰਾਤਮਕ ਖੰਭਿਆਂ ਨੂੰ ਉਲਟਾ ਵਿੱਚ ਜੋੜਿਆ ਜਾਂਦਾ ਹੈ
3.ਫੈਕਟਰੀ ਮੇਨਟੇਨੈਂਸ ਤੇ ਵਾਪਸ ਜਾਓ
|
1.ਕਿਰਪਾ ਕਰਕੇ ਕਮਰੇ ਦੇ ਤਾਪਮਾਨ ਅਤੇ ਦਬਾਅ ਤੇ，ਸੁੱਕੇ ਵਾਤਾਵਰਣ ਵਿੱਚ ਵਰਤਿਆ ਜਾਂਦਾ ਹੈ，ਸਰਵਿਸ ਲਾਈਫ ਵਧਾਉਣ。
2.ਕਿਰਪਾ ਕਰਕੇ ਮੀਂਹ ਵਿੱਚ ਗਿੱਲੇ ਹੋਣ ਤੋਂ ਬੱਚੋ、ਅਸਧਾਰਨ ਵਾਤਾਵਰਣ ਵਰਗੇ ਵਾਤਾਵਰਣ ਵਿੱਚ ਵਰਤਿਆ ਜਾਂਦਾ ਹੈ，ਸਰਵਿਸ ਲਾਈਫ ਵਧਾਉਣ。
3.ਕ੍ਰਿਪਾ ਕਰਕੇ ਹੈਂਡਵੀਲ ਸਾਫ਼ ਰੱਖੋ，ਸਰਵਿਸ ਲਾਈਫ ਵਧਾਉਣ。
4.ਕ੍ਰਿਪਾ ਕਰਕੇ ਨਿਚੋੜਨ ਤੋਂ ਬਚੋ、ਪਤਝੜ、ਬੰਪਿੰਗ, ਆਦਿ.，ਹੈਂਡਵੀਲ ਦੇ ਅੰਦਰ ਸ਼ੁੱਧਤਾ ਦੇ ਉਪਕਰਣਾਂ ਨੂੰ ਜਾਂ ਸ਼ੁੱਧਤਾ ਦੀਆਂ ਗਲਤੀਆਂ ਤੋਂ ਦੂਰ ਕਰਨਾ。
5.ਲੰਬੇ ਸਮੇਂ ਤੋਂ ਨਹੀਂ ਵਰਤਿਆ ਜਾਂਦਾ，ਕਿਰਪਾ ਕਰਕੇ ਹੈਂਡਵੀਲ ਨੂੰ ਸਾਫ਼ ਅਤੇ ਸੁਰੱਖਿਅਤ ਜਗ੍ਹਾ ਤੇ ਸਟੋਰ ਕਰੋ。
6.ਸਟੋਰੇਜ਼ ਅਤੇ ਆਵਾਜਾਈ ਦੇ ਦੌਰਾਨ ਨਮੀ-ਸਬੂਤ ਅਤੇ ਸਦਮਾ-ਪ੍ਰਮਾਣ ਵੱਲ ਧਿਆਨ ਦਿਓ。
1.ਵਰਤਣ ਤੋਂ ਪਹਿਲਾਂ ਇਸ ਤੋਂ ਪਹਿਲਾਂ ਵਰਤਣ ਦੀਆਂ ਹਦਾਇਤਾਂ ਨੂੰ ਪੜ੍ਹੋ，ਗੈਰ-ਪੇਸ਼ੇਵਰ ਕਰਮਚਾਰੀਆਂ ਨੂੰ ਵਰਜਿਤ ਹੈ。
2.ਹੈਂਡਵ੍ਹੀਲ ਵਿੱਚ ਕੋਈ ਵੀ ਅਸਧਾਰਨ ਸਥਿਤੀ ਹੋਣ ਤੋਂ ਬਾਅਦ，ਕਿਰਪਾ ਕਰਕੇ ਇਸਦੀ ਵਰਤੋਂ ਤੁਰੰਤ ਬੰਦ ਕਰੋ，ਅਤੇ ਸਮੱਸਿਆ ਦਾ ਨਿਪਟਾਰਾ ਕਰੋ，ਸਮੱਸਿਆ ਦਾ ਨਿਪਟਾਰਾ ਕਰਨ ਤੋਂ ਪਹਿਲਾਂ，ਨੁਕਸਦਾਰ ਹੈਂਡਵੀਲ ਨੂੰ ਦੁਬਾਰਾ ਵਰਤਣ ਦੀ ਮਨਾਹੀ ਹੈ，ਅਗਿਆਤ ਹੈਂਡਵੀਲ ਫੇਲ੍ਹ ਹੋਣ ਕਾਰਨ ਸੁਰੱਖਿਆ ਹਾਦਸਿਆਂ ਤੋਂ ਬਚੋ；
3.ਜੇ ਮੁਰੰਮਤ ਦੀ ਲੋੜ ਹੈ，ਕਿਰਪਾ ਕਰਕੇ ਨਿਰਮਾਤਾ ਨਾਲ ਸੰਪਰਕ ਕਰੋ，ਜੇ ਸਵੈ-ਮੁਰੰਮਤ ਦੇ ਕਾਰਨ ਨੁਕਸਾਨ ਹੁੰਦਾ ਹੈ，ਨਿਰਮਾਤਾ ਵਾਰੰਟੀ ਪ੍ਰਦਾਨ ਨਹੀਂ ਕਰੇਗਾ。
