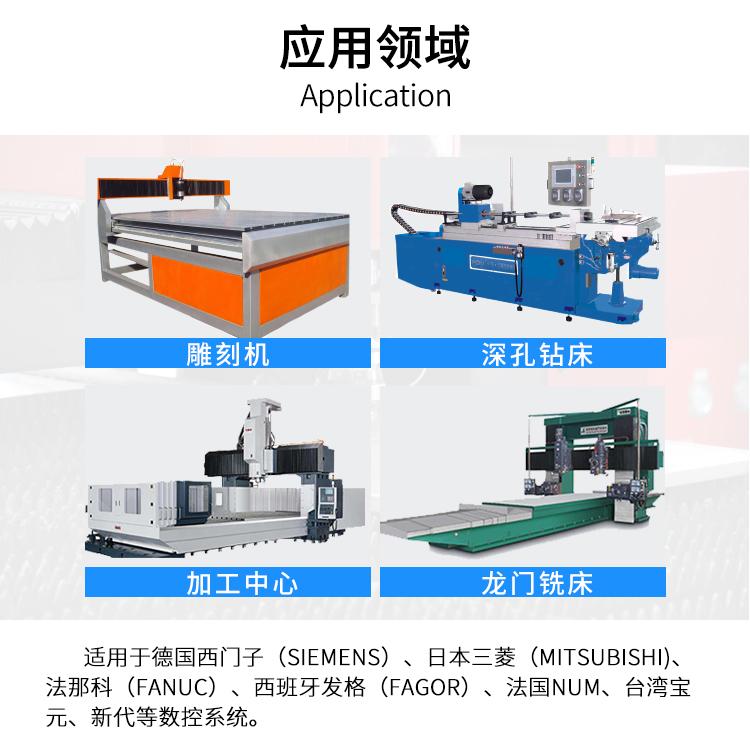

一、应用领域

适用于德国西门子（SIEMENS）、日本三菱（MITSUBISHI)、法那科（FANUC）、西班牙发格（FAGOR）、法国NUM、台湾宝元、新代等数控系统.

---

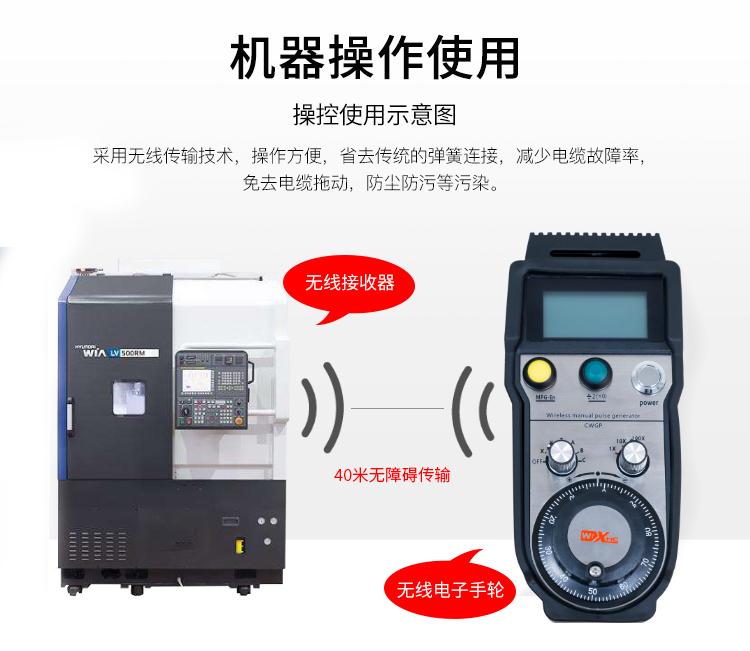

二、使用示意图

---

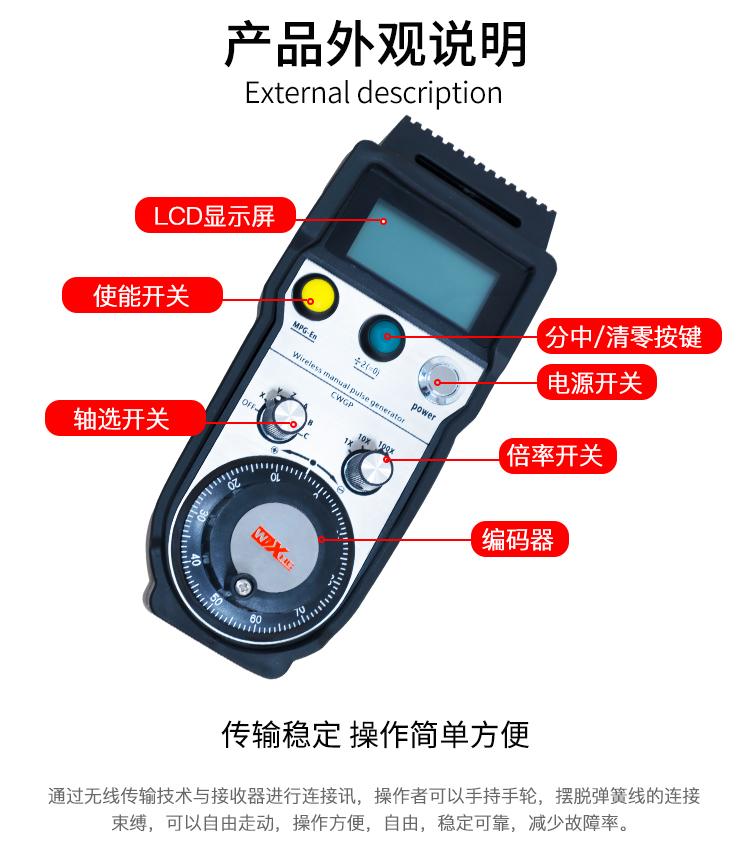

三、产品外观说明

---

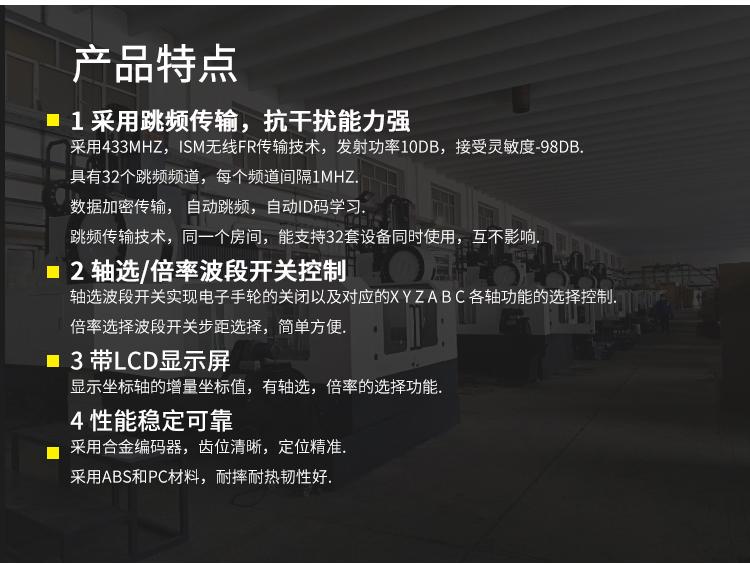

四、产品特点

1 采用跳频传输，抗干扰能力强
         采用433MHZ，ISM无线FR传输技术，发射功率10DB，接受灵敏度-98DB.
         具有32个跳频频道，每个频道间隔1MHZ.
         数据加密传输， 自动跳频，自动ID码学习.
         跳频传输技术，同一个房间，能支持32套设备同时使用，互不影响.
2 自带LCD显示屏
         显示坐标轴的增量坐标值。有轴选，倍率选择功能。
3 轴选/倍率波段开关控制
         轴选波段开关实现电子手轮的关闭以及对应的X Y Z A B C 各轴功能的选择控制.
         倍率选择波段开关步距选择，简单方便.
4 性能稳定可靠
        采用合金编码器，齿位清晰，定位精准.
        采用ABS和PC材料，耐摔耐热韧性好.

---

五、技术参数

类别	参数描述
通讯频道	ISM，433MHZ
电源	两节AA碱性电池
无线传输距离	无障碍40米
编码器	100PPR
按键	2个
发射功率	10DB
接受灵敏度	-98DB
最大轴数	5轴
显示屏	128*68点阵LCD背光显示屏
材质	ABS、PC、合金材料

---

、 六、包装说明

CWGP无线电子手轮	1 个
手轮摇杆	1 套
无线接收器	1 个
WGP无线电子手轮说明书	1 本
包装盒尺寸	235*225*85mm
重量	0.9kg
