芯合成无线电子手轮UWGP
无线电子手轮是用于数控机床手动引导、定位、对刀等操作。该产品采用无线传输技术，省去了传统的弹簧线连接，减少因电缆引起的设备故障，免去电缆拖动，粘上油污等缺点，操作更方便。广泛适用于龙门加工中心、龙门立式车床、数控齿轮加工机床等数控机床，并且可以适配市面上多种数控系统，比如西门子、三菱、发那科、新代等数控系统品牌。
1.采用433MHZ无线通讯技术，无线操作距离20米。
2.采用自动跳频功能，同时使用32套无线遥控器，互不影响。
3.支持急停按钮，并且手轮关机后，操作急停按钮依然有效。
4.支持3个自定义按钮，开关量IO信号输出。
5.支持6轴控制，可定制7-12轴控制。
6.支持3档倍率控制，可定制4档倍率控制。
7.支持使能按钮功能，可以输出开关量IO信号，也可以控制轴选、倍率和编码器。
8.支持轴选和倍率通过软件进行修改编码类型。
9.支持脉冲编码器，规格100脉冲/圈。
10.支持标准Type-C充电，5V-2A充电规格，内置电池规格14500/1100mAh。
| 手持端工作电压电流 | 3.7V/20.0mA |
| 充电电池规格 | 3.7V/14500/1100mAh |
| 手持端低电压报警范围 | <3.35V |
| 接收器电源电压 | DC5V-24V/1A |
| 接收器急停输出负载范围 | AC125V-1A/DC30V-2A |
| 接收器使能输出负载范围 | AC125V-1A/DC30V-2A |
| 接收器自定义按钮输出负载范围 | DC24V/50mA |
| 接收器轴选输出负载范围 | DC24V/50mA |
| 接收器倍率输出负载范围 | DC24V/50mA |
| 手持端发射功率 |
15dBm
|
| 接收器接收灵敏度 | -100dBm |
| 无线通讯频率 | 433MHz频段 |
| 无线通讯距离 |
无障碍距离20米
|
| 工作温度 | -25℃<X<55℃ |
| 防摔高度 | 1（米） |
| 自定义按钮数量 | 3 （个） |
| 产品重量 | 546.86（g） |
| 产品尺寸 | 200*87*72（mm） |

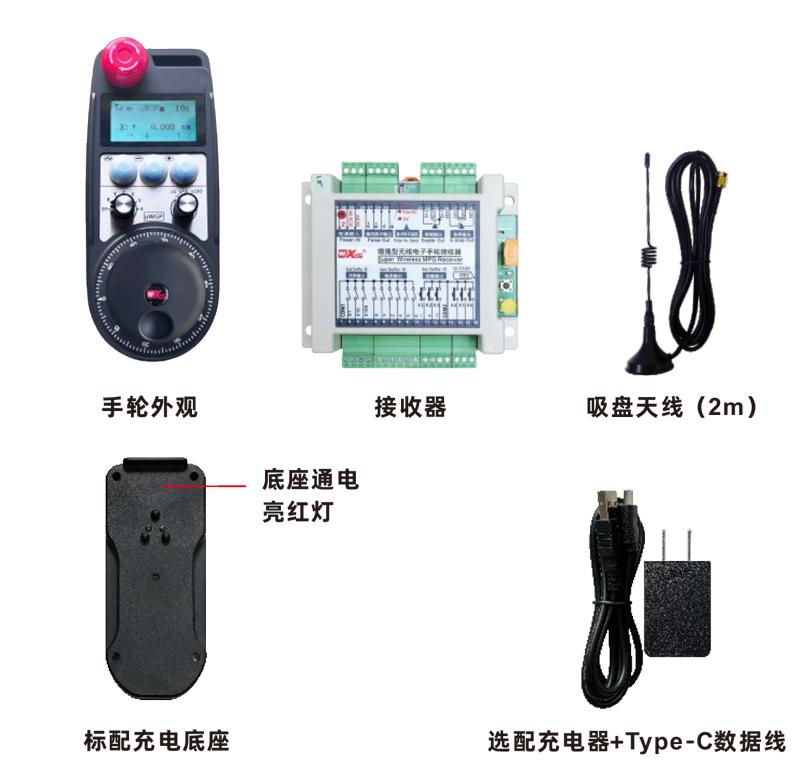

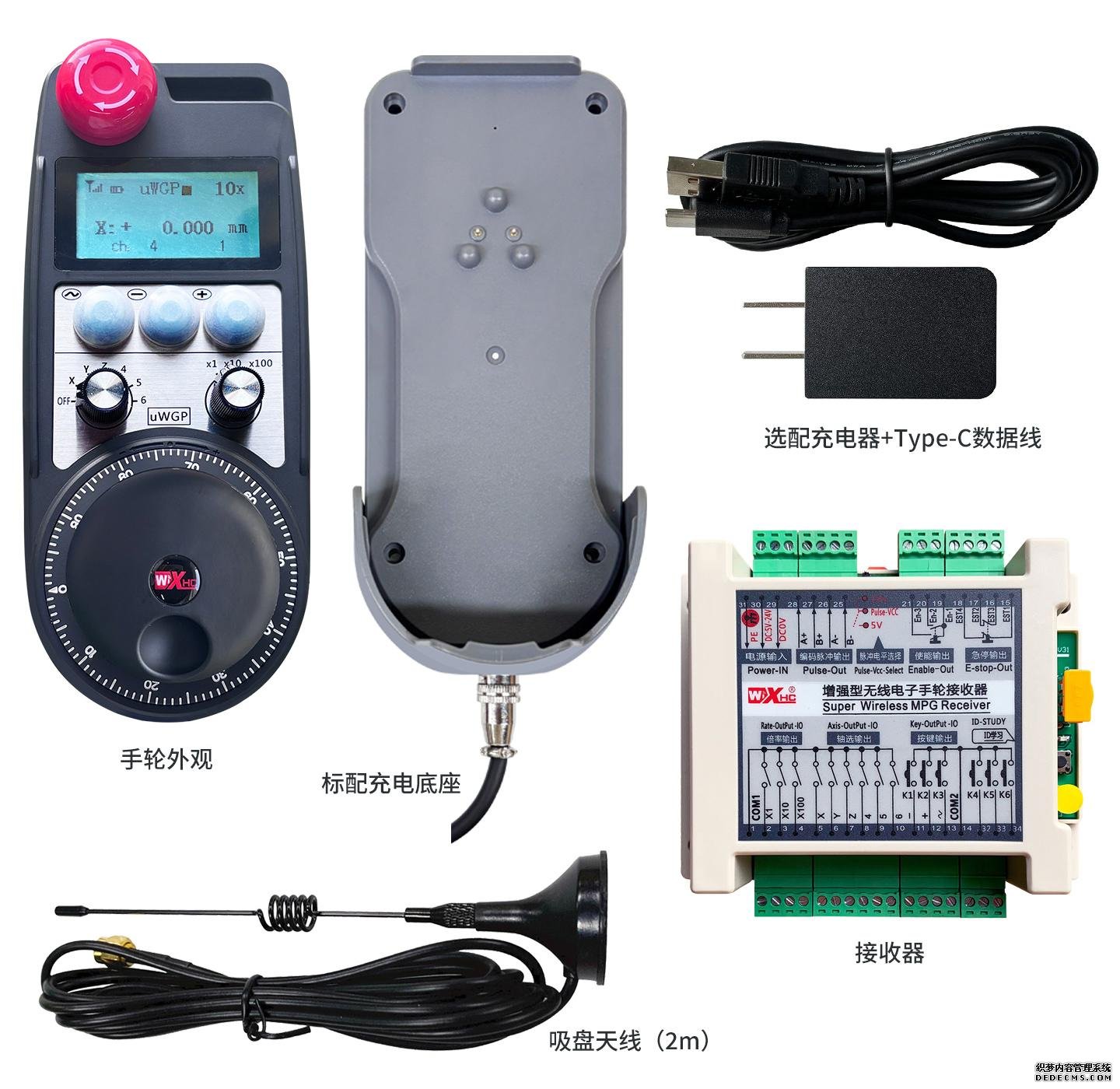

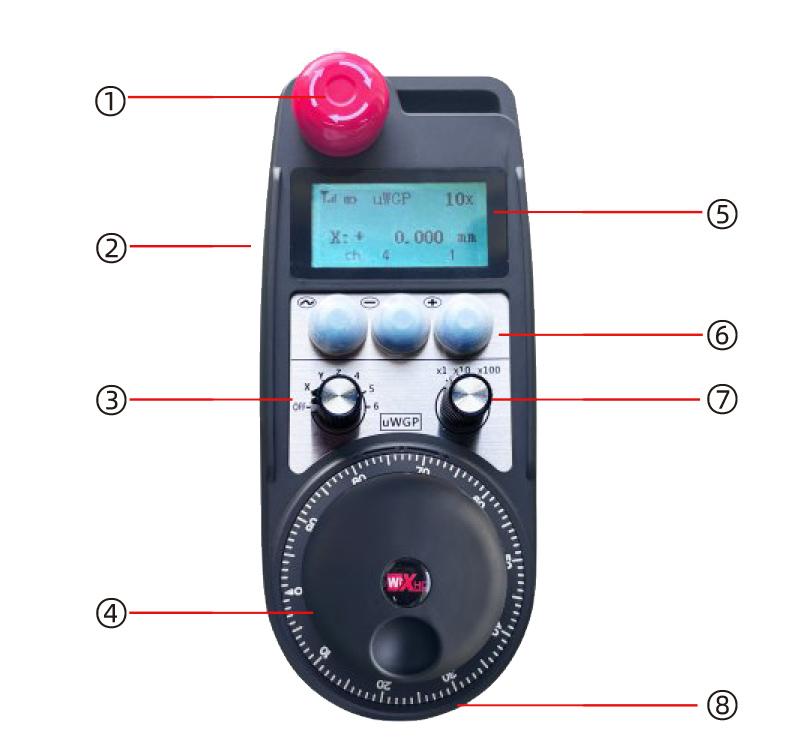

注释：
①急停按钮：
按下急停按钮，接收器上2组急停IO输出断开，并且手轮所有功能都无效。
释放急停，接收器上急停IO输出闭合，手轮所有功能恢复；并且在手轮关闭
电源后，按下急停按钮，接收器的急停IO输出依然生效。
②使能按钮：
按下两侧任意一个使能按钮，接收器上2组使能IO输出导通，松开使能按
钮，使能IO输出断开；并且在切换轴选倍率，以及摇动手轮之前，需要按住
使能按钮才有效；此功能可以通过配置软件取消。
③轴选开关（电源开关）：
按住使能按钮，切换轴选开关可以切换手轮控制的移动轴。将此开关从
OFF档切换到任意轴，手轮电源开机。
④脉冲编码器：
按住使能按钮，摇动脉冲编码器，发出脉冲信号，控制机器轴移动。

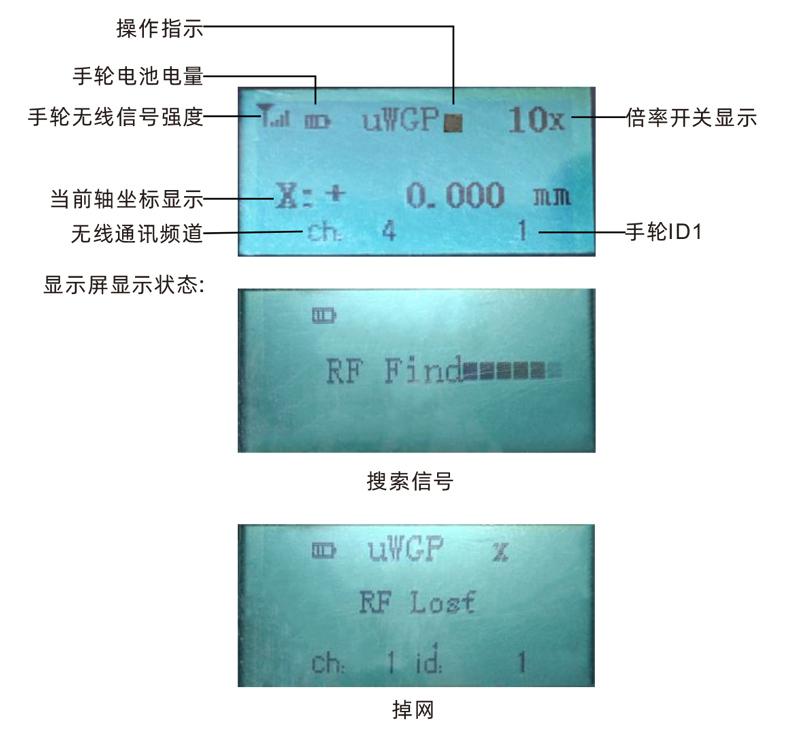

表示正在充电，充满后，电量
产品安装步骤

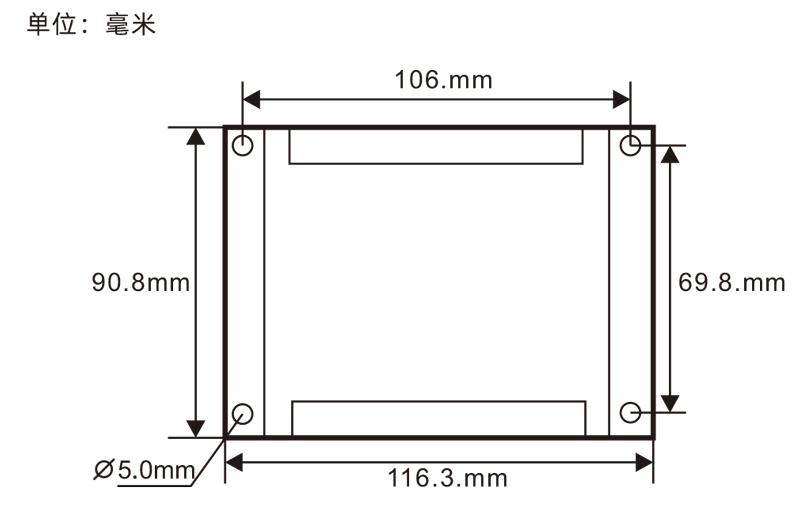

1.将接收器通过背面的卡扣安装在电柜里，或者通过接收器四个角的螺丝孔将其安装在电柜里。
2.参考我们的接收器接线图，对照你的现场设备，将设备通过线缆和接收器连接。
3.接收器固定好后，必须将接收器配备的天线接好，并且将天线外端安装或者放置在电柜外部，建议放在电柜顶部信号效果最好，禁止将天线不接，或者将
天线放在电柜内部，可能会导致信号无法使用。
4.最后打开手轮电源开关，就可以进行手轮遥控机器操作了。

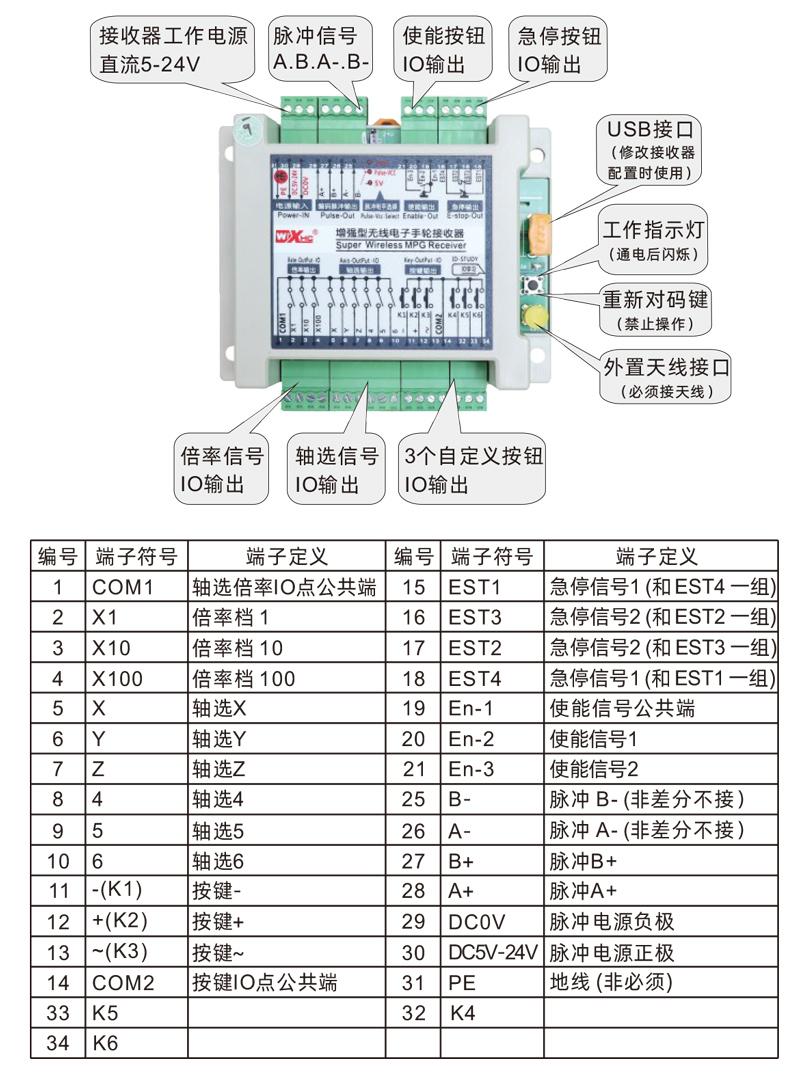

接收器接线参考图
1.机器通电，接收器通电，接收器工作指示灯闪亮，无线电子手轮充好电从OFF档切换到X轴，手轮显示屏亮起。
2.选中坐标轴：按住使能按钮，切换轴选开关，选中你要操作的轴。
3.选中倍率：按住使能按钮，切换倍率开关，选中你需要的倍率档。
4.移动轴：按住使能按钮，选中轴选开关，选中倍率开关，然后转动脉冲编码器，顺时针转动正向移动轴，逆时针转动负向移动轴。
5.按住任意自定义按钮，接收器对应按钮IO输出打开，松开按钮输出关闭。
6.按下急停按钮，接收器对应急停IO输出断开，手轮功能失效，释放急停按钮，急停IO输出闭合，手轮功能恢复。
7.一段时间不操作手轮，手轮自动进入休眠待机，降低电耗，再次使用时，可以通过按下使能按钮激活手轮。
8.长时间不使用手轮，建议将手轮轴选切到OFF档位，关闭手轮电源，延长电池使用时间。

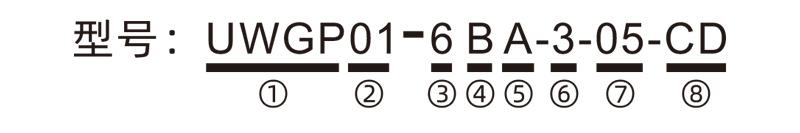

①：UWGP代表外观款式
②：脉冲输出参数：
01：表示脉冲输出信号为A、B；脉冲电压5V；脉冲数量100PPR。
02：表示脉冲输出信号为A、B；脉冲电压12V；脉冲数量25PPR。
03：表示脉冲输出信号为A、B、A-、B-；脉冲电压5V；脉冲数量100PPR。
04：表示低电平NPN开路输出，脉冲输出信号为A、B；脉冲数量100PPR。
05：表示高电平PNP源极输出，脉冲输出信号为A、B；脉冲数量100PPR。
③：代表轴选开关轴数，6代表6轴，7代表7轴，以此类推。
④：代表轴选开关信号类型，A代表点对点输出信号，B代表编码输出信号。
⑤：代表倍率开关信号类型，A代表点对点输出信号，B代表编码输出信号。
⑥：代表自定义按钮数量，3代表6个自定义按钮。
⑦：代表系统手轮供电电源，05代表5V供电，24代表24V供电。
⑧：代表触点充电模式，归位到充电底座即充电。
| 故障情形 | 可能发生原因 |
故障排除方法
|
|
转动OFF开关，无法开机，
显示屏不亮 |
1.电池电量不足
2.手轮故障
|
1.给手轮充电
2.联系厂家返厂检修
|
|
手轮开机，操作无反应，
操作时，手轮显示
屏信号指示不闪时
|
1.接收器没通电
2.接收器天线没安装
3.遥控器与机器距离过远
4.环境干扰
5.手轮操作时没有按住使能按钮
|
1.检查接收器通电情况
2.安装接收器天线，并将天线外端安装在电柜外面固定
3.在正常距离下操作
4.①优化电柜布线，接收器天线走线尽量远离220V及以上线路
②接收器电源尽量使用独立开关电源供电，并且电源线增加电源隔离模块和
磁环，增加抗干扰能力
|
|
手轮开机，
提示:chang battery
|
电池电量不足
|
通过座充，或Type-C充电口为手轮充电
|
|
手轮按下按钮，或转动开关，
或摇脉冲编码器无反应
|
1.开关/按钮/脉冲编码器损坏故障
2.接收器损坏故障
|
1.观察转动开关或按下按钮或摇动脉冲编码器时，显示屏的信号指示是否闪亮，不
亮代表开关或按钮或编码器故障，需要返厂维修；亮代表正常，检查接收器接线是
否正常
2.返厂维修
|
|
接收器通电后，
接收器上无灯亮
|
1.电源异常
2.电源接线错误
3.接收器故障
|
1.检查电源是否有电压，电压大小是否符合要求
2.检查电源正负极是否接反
3.返厂维修
|
1.请在常温常压，干燥的环境下使用，延长使用寿命。
2.请避免淋雨、水泡等异常环境使用，延长使用寿命。
3.请保持手轮外观清洁，延长使用寿命。
4.请避免挤压、摔落、磕碰等，防止手轮内部精密配件损坏或产生精度误差。
5.长时间不使用，请将手轮存储在干净并且安全的地方。
6.存储和运输时应注意防潮防震。
1.请使用人员使用前详细阅读使用说明，禁止非专业人员操作。
2.电量过低时请及时充电，避免电量不足导致手轮无法操作而发生错误。
3.如需维修，请联系厂家，如果因为自行维修导致的损坏，厂家将不提供质保。
