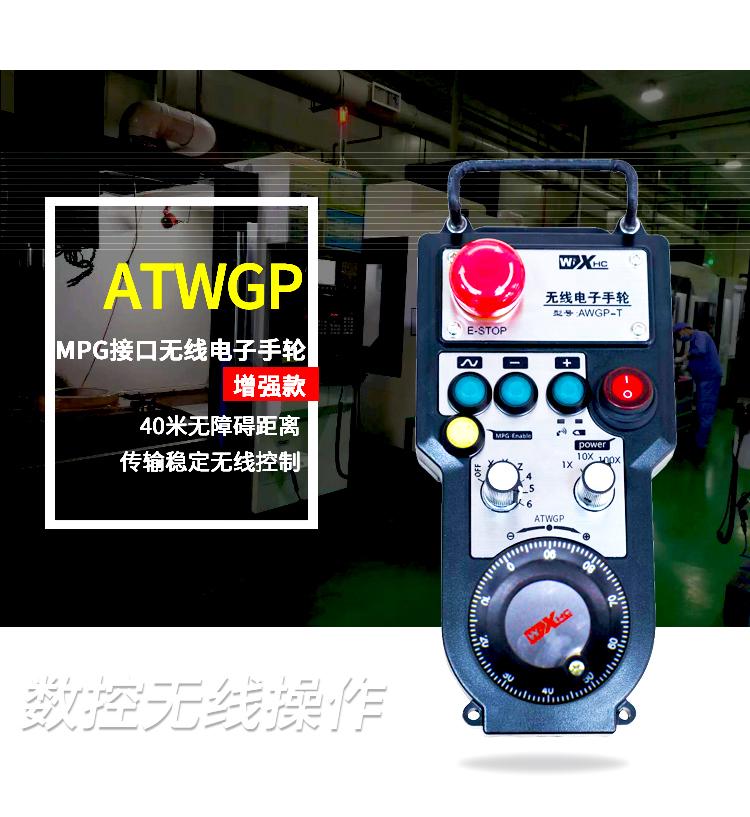

无线电子手轮/电子手轮/西门子手轮/CNC电子手轮ATWGP
浏览:统计中...发布日期:2020-09-11

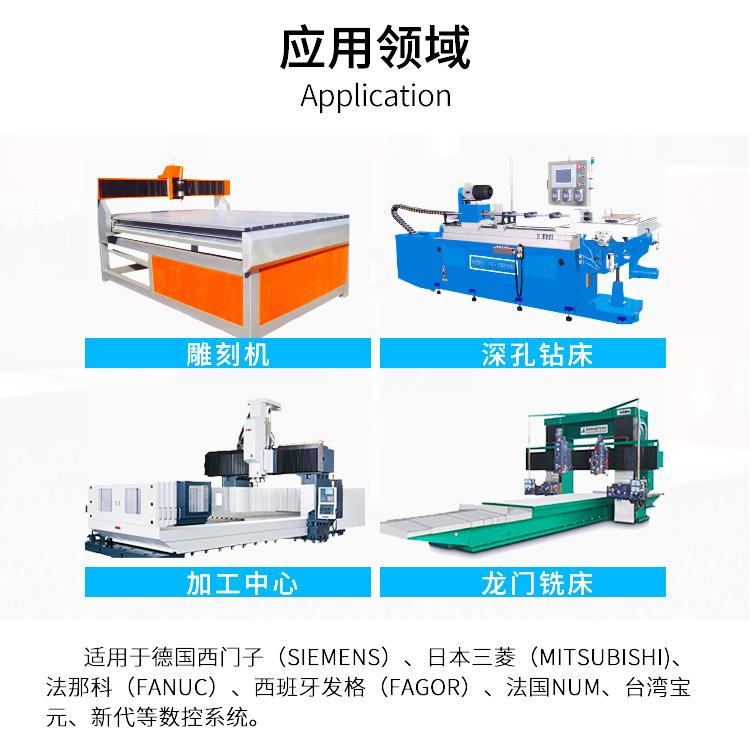

一   应用领域

     适用于德国西门子(SIEMENS)、日本三菱(MITSUBISHI)、法那科(FANUC)、西班牙发格(FAGOR)、法国NUM、台湾宝元、新代等数控系统.

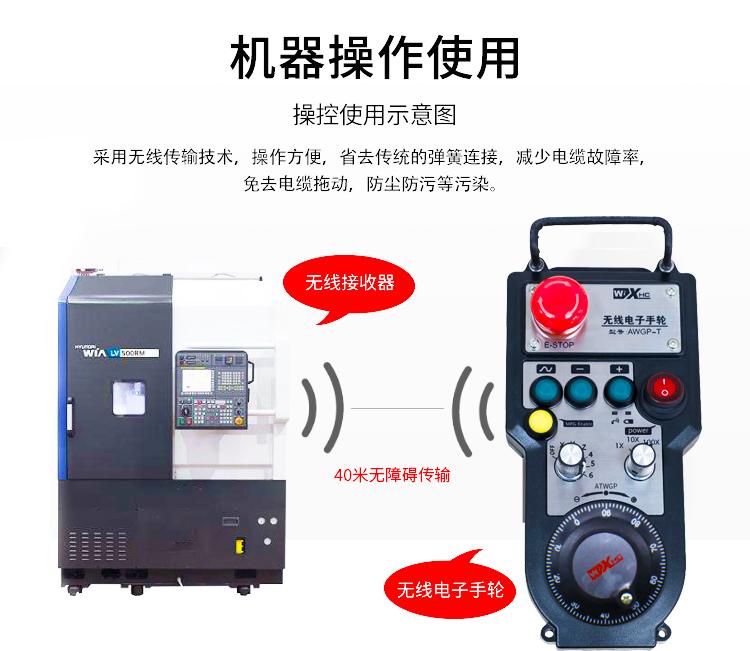

二   使用示意图

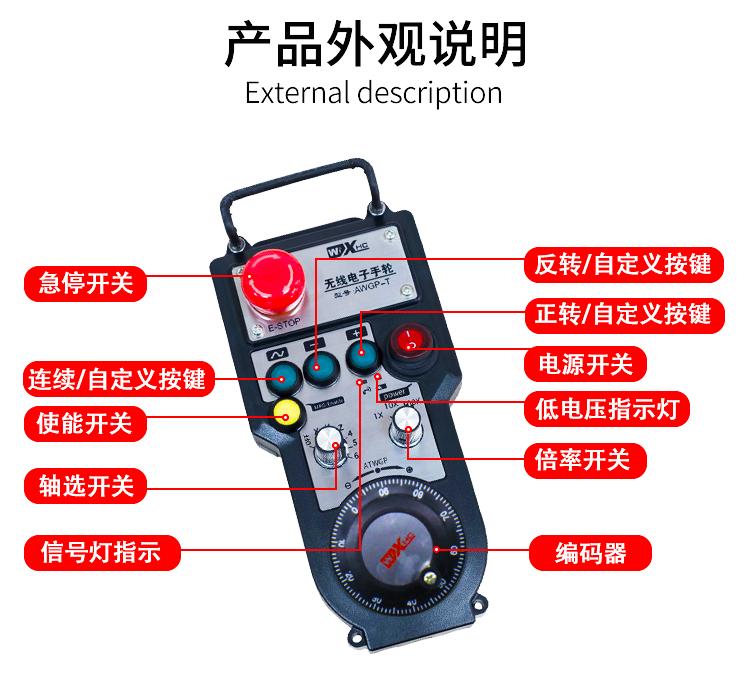

三    产品外观说明

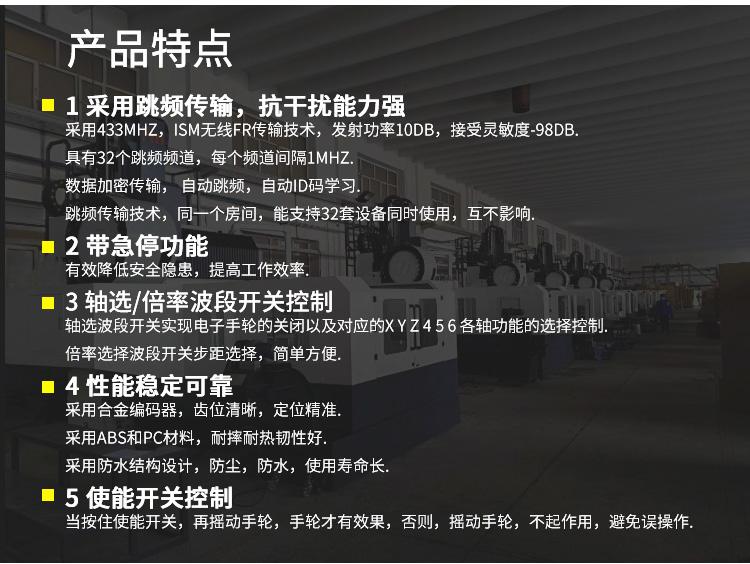

四   产品特点

1 采用跳频传输,抗干扰能力强
采用433MHZ,ISM无线FR传输技术,发射功率10DB,接受灵敏度-98DB.
具有32个跳频频道,每个频道间隔1MHZ.
数据加密传输, 自动跳频,自动ID码学习.
跳频传输技术,同一个房间,能支持32套设备同时使用,互不影响.
2 自带LCD显示屏
显示当前轴坐标及当前倍率值。
3 轴选/倍率波段开关控制
轴选波段开关实现电子手轮的关闭以及对应的X Y Z 4 5 6 各轴功能的选择控制.
倍率选择波段开关步距选择,简单方便.
4 性能稳定可靠
采用合金编码器,齿位清晰,定位精准.
采用ABS和PC材料,耐摔耐热韧性好.
采用防水结构设计,防尘,防水,使用寿命长.
5 使能开关控制
当按住使能开关,再摇动手轮,手轮才有效果,否则,摇动手轮,不起作用,避免误操作.


五   技术参数

类别 参数描述
通讯频道 ISM,433MHZ
电源 两节碱性AA电池
无线传输距离 无障碍40米
编码器 100PPR
按键 5个
发射功率 10DB
接受灵敏度 -98DB
最大轴数 6轴
显示屏 128*68点阵LCD背光显示屏
材质 ABS、PC、合金材料

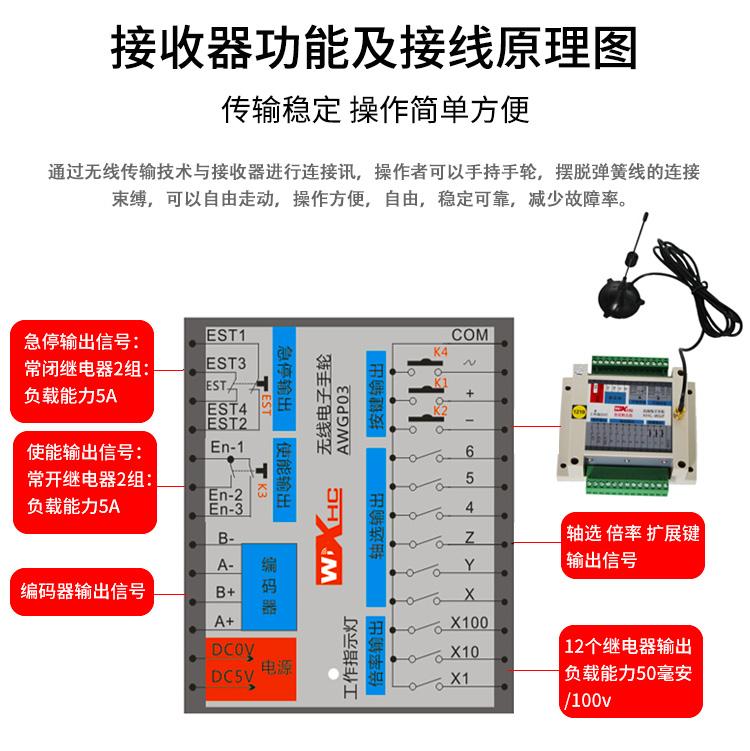

 六、接收器功能及接线原理图




七、包装说明

AWGP无线电子手轮 1个
手轮摇杆 1套
接线柱接收器 1个
接线柱接收器天线 1个
接线排 2个
挂钩 1个
WGP无线电子手轮说明书 1本
包装盒尺寸 235*225*68mm
重量 1.1kg
