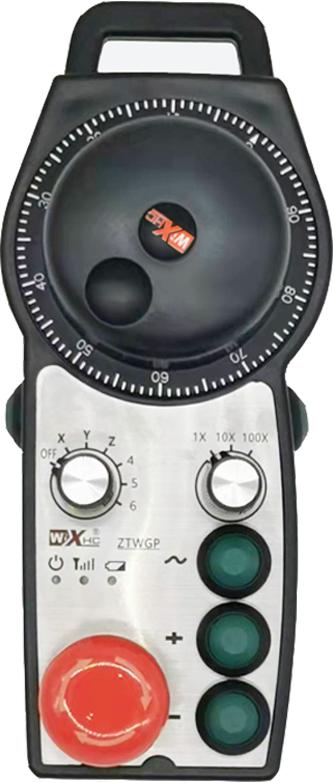

无线电子手轮 MZTWGP 磁编码器
浏览:统计中...发布日期:2023-08-23


                                                                                 型号:MZTWGP



该产品是数控机床上配套使用的手摇脉冲发生器(Manual PulseGenerator),已广泛应用于数控机床、
数控车床、加工中心、数
控雕铣机等领域。该产品采用无线传输技术,省去了传统的弹簧线连接,减
少因电缆引起的设备故障,免去电缆拖动,粘上油等污染,
操作更方便。该产品套装包括接收器和无

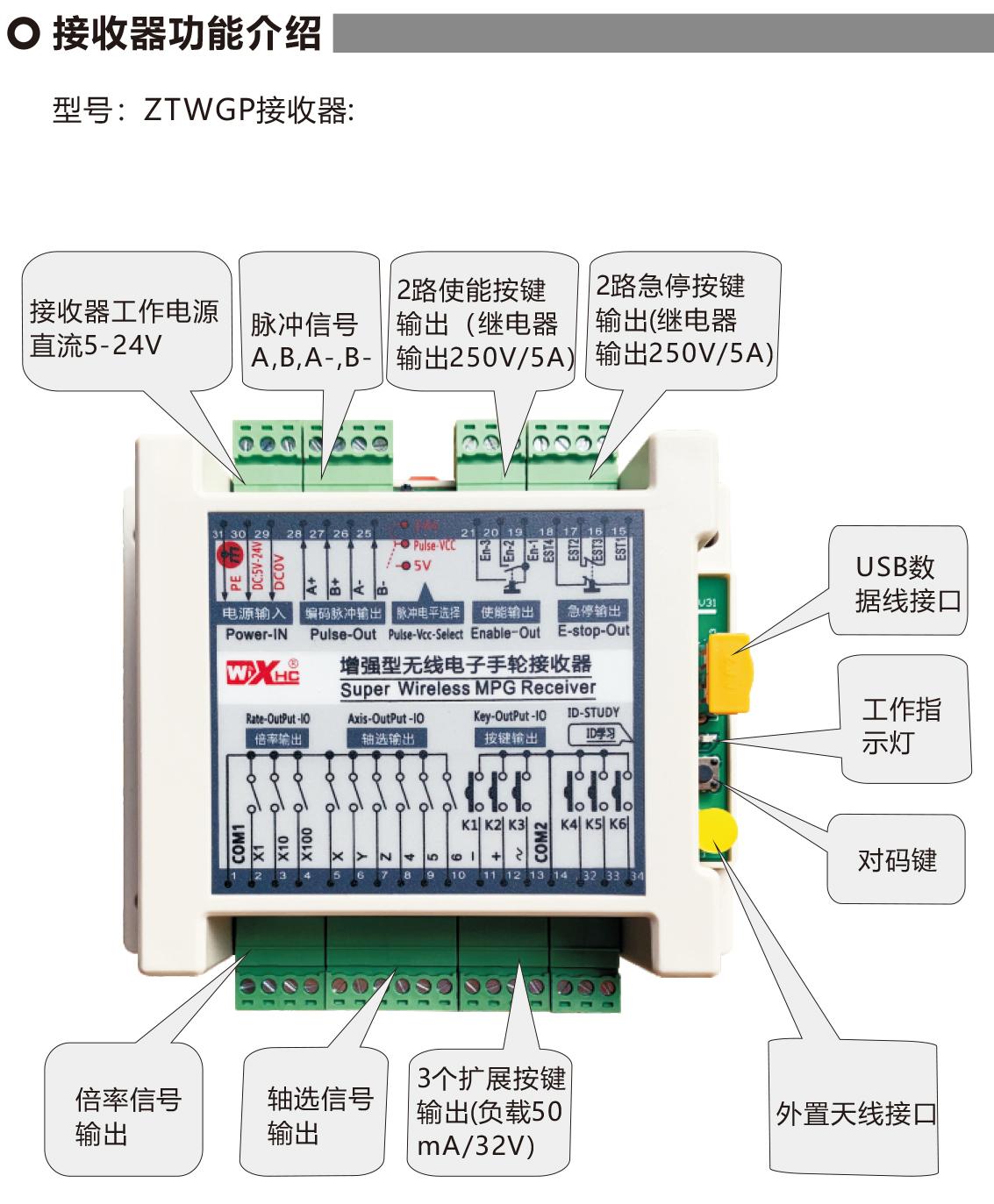

线电子手轮。接收器通过
16芯电缆线与设备连接,电子手轮(手摇脉冲发生器 )通过无线传输技术与接
收器进行连接通讯。操作者手持手轮,可摆脱弹簧线的连
接束缚,自由走动。针对大型的龙门铣、数
控车床、行走机床、切
割等应用,更是带来极大的方便性,提高工作效率。

适用于德国西门子(SIEMENS)、日本三菱(MITSUBISHI)、法那科(FANUC)、西班牙发格
(FAGOR)、法国NUM、台湾宝元、
台湾新代等数控。

1.采用433MHZ无线通讯频段,无线距离40米;
2.采用自动跳频功能,同时使用32套无线手轮,互不影响;
3.支持急停按钮功能,和扩展按钮开关量输出;
4.支持6档轴选择,3档倍率选择;
5.轴选和倍率信号支持点对点、二进制编码、格雷码等信号类型;

6.支持5V差分脉冲信号,非差分脉冲信号,24V脉冲信号等多种脉冲信号类型;
7.低功耗设计,2节AA电池可以使用1个月以上。

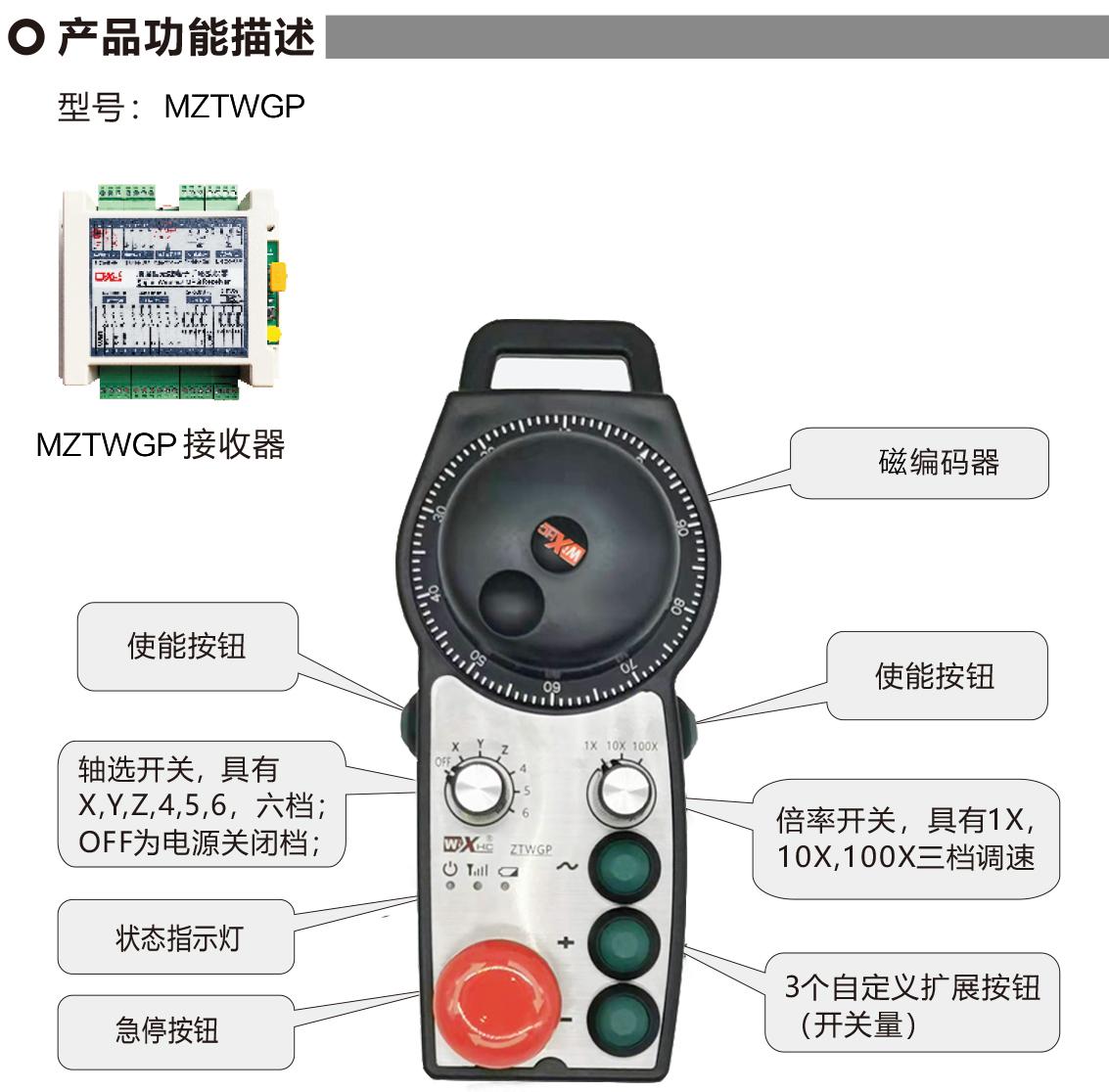

注释:

1.状态指示灯:
 电源灯(左一):OFF档打开后,电源灯常亮;
 信号灯(左二):操作手轮时,信号灯常亮,不操作时不亮;
低电压报警灯(右一):电池电量过低时,报警灯闪烁或者常亮。


2.使能按钮:
按住使能按钮后,激活轴选和倍率信号,并且脉冲编码器输出有效。

3.自定义按钮:
 无任何功能的按钮,控制接收器上对应的一个开关量输出。


COM1:轴选倍率信号输出的公共端;可以接0-24V公共信号
COM2:3个自定义按钮输出的公共端。
