MACH3运动控制卡-USB
浏览:统计中...发布日期:2020-09-11

一、应用领域



      MKX-V 有三个系列:
        1. MK3-V:最大支持3轴运动控制.
        2. MK4-V:最大支持4轴运动控制.
        3. MK6-V:最大支持6轴运动控制.
     支持windows 下Mach3所有的运动控制系统.

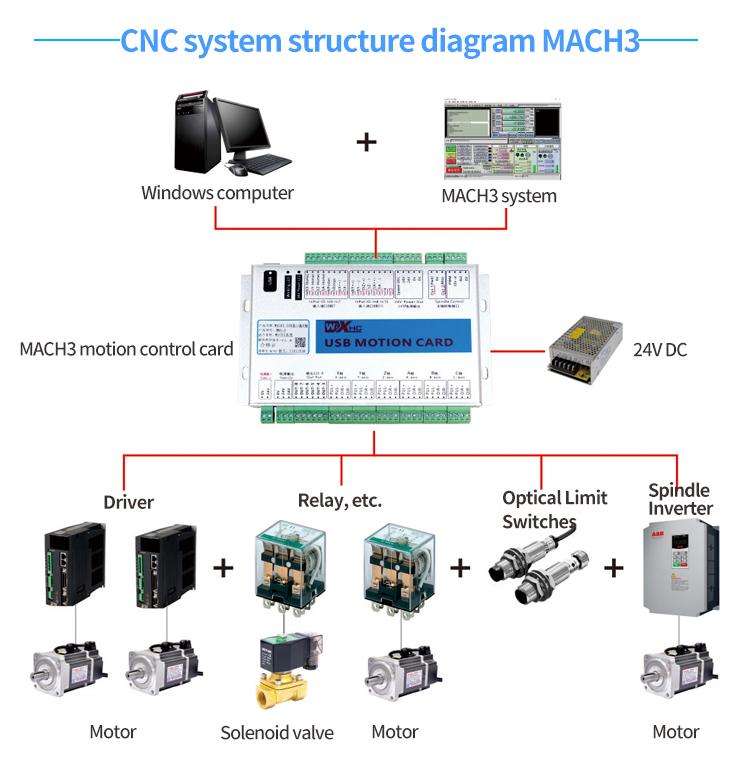

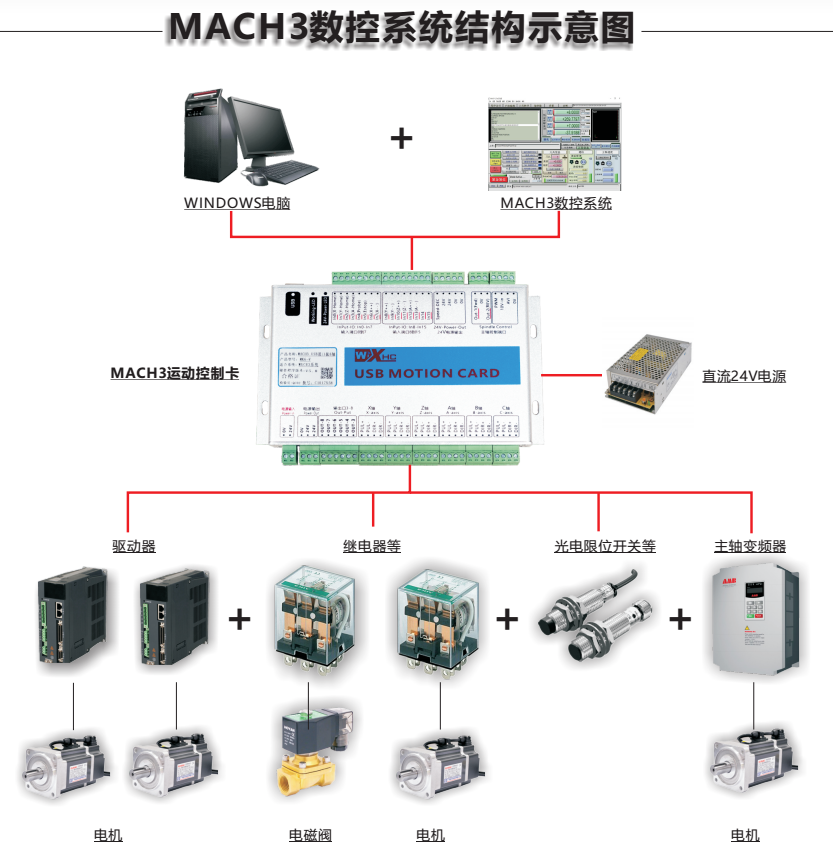

二、使用示意图

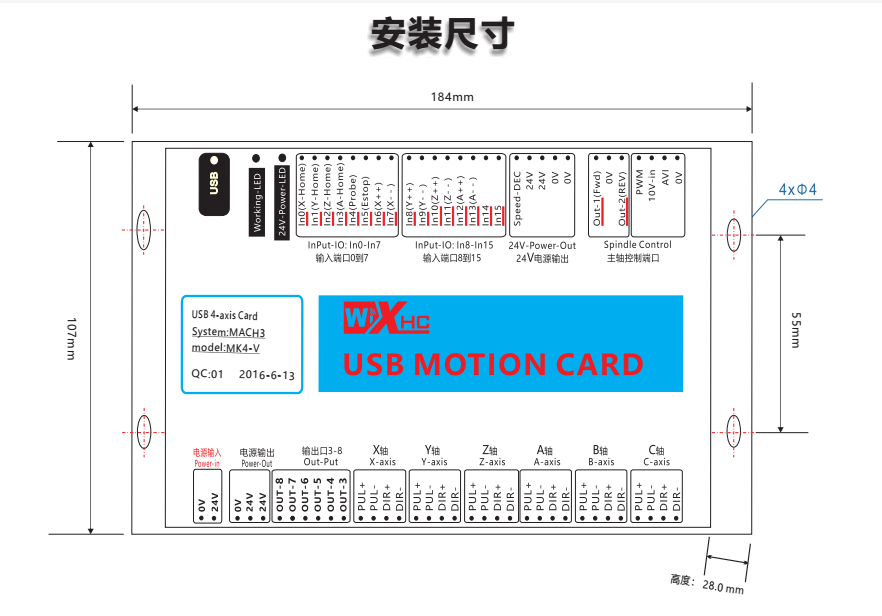

 三、应用接线图





四、产品特点

   1.   高速度 ——最高2000KHZ差分脉冲输出;

   2.   功能强——最高可以支持6轴运动控制,可支持16直排刀库和四工序功能;

   3.   IO端口多——支持16个输入端口,8个输出端口;

   4.   高兼容性——支持各品牌步进/伺服驱动器/变频器;

   5.   通讯接口多样化——提供USB接口,以太网接口,PCIE接口三种类型供用户选择;

   6.   高稳定性——全部采用光耦隔离抗干扰设计,电源防插反,电源隔离,电源干扰滤波, PESD防静电保护。

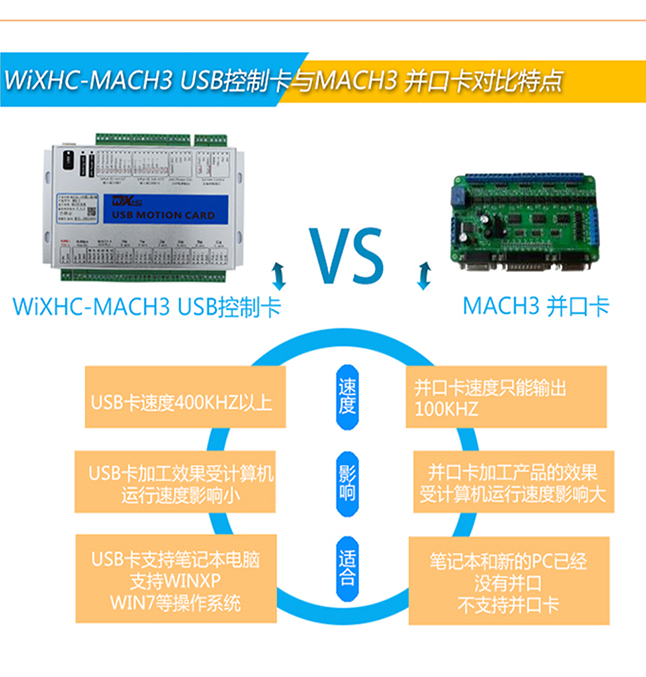

五、并口卡对比特点

六、雕刻效果展示







七、包装参数

 MKX系列控制卡  1个
 控制卡USB连接线  1根
 驱动光盘  1张
 MACH3-USB 控制卡常见问题解决方案书  1本
 MACH3软件参数设置与驱动安装说明书  1本
 MKX(标准版)-5代说明书  1本
 包装盒尺寸  275*144*42mm
 重量  0.7KG
