数控立车专用无线电子手轮
数控立车专用无线电子手轮是用于数控立式机床手动引导、定位、对刀等操作。该产品采用无线传输技术，省去了传统的弹簧线连接，减少因电缆引起的设备故障，免去电缆拖动，粘上油污等缺点，操作更方便。广泛适用于数控立式车床、单柱立式车床、双柱立式车床等各种立式车床。并且可以适配市面上多种数控系统，比如西门子、三菱、发那科、新代等数控系统品牌。
1.采用433MHZ无线通讯技术，无线操作距离40米。
2.采用自动跳频功能，同时使用32套无线遥控器，互不影响。
3.支持急停按钮，开关量IO信号输出。
4.支持2个自定义按钮，开关量IO信号输出。
5.支持2轴控制。
6.支持3档倍率控制。
7.支持使能按钮功能，可以输出开关量IO信号，也可以控制轴选、倍率和编码器。
8.支持轴选和倍率通过软件进行修改编码类型。
9.支持脉冲编码器，规格100脉冲/圈。
| 手持端工作电压电流 | 3V/14mA |
| 电池规格 | 2节5号AA碱性电池 |
| 手持端低电压报警范围 |
<2.3V
|
| 接收器电源电压 | DC5V-24V/1A |
| 接收器急停输出负载范围 | AC125V-1A/DC30V-2A |
| 接收器使能输出负载范围 | AC125V-1A/DC30V-2A |
| 接收器自定义按钮输出负载范围 | DC24V/50mA |
| 接收器轴选输出负载范围 | DC24V/50mA |
| 接收器倍率输出负载范围 | DC24V/50mA |
| 手持端发射功率 |
15dBm
|
| 接收器接收灵敏度 | -100dBm |
| 无线通讯频率 |
433MHz频段
|
| 无线通讯距离 |
无障碍距离40米
|
| 工作温度 | -25℃<X<55℃ |
| 防摔高度 | 符合国家测试标准 |
| 自定义按钮数量 | 2 个） |

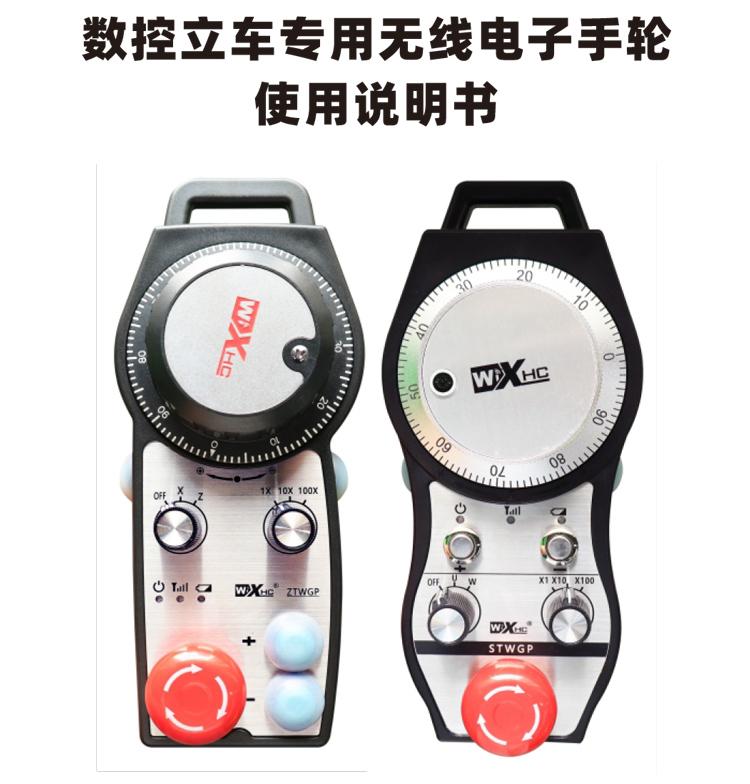

右立柱手轮(右刀架手轮)
型号：ZTWGP03-2AA-2-05-R
左立柱手轮(左刀架手轮)
型号：ZTWGP03-2AA-2-05-L
右立柱手轮(右刀架手轮)
型号：STWGP03-2AA-2-05-R
左立柱手轮(左刀架手轮)
型号：STWGP03-2AA-2-05-L

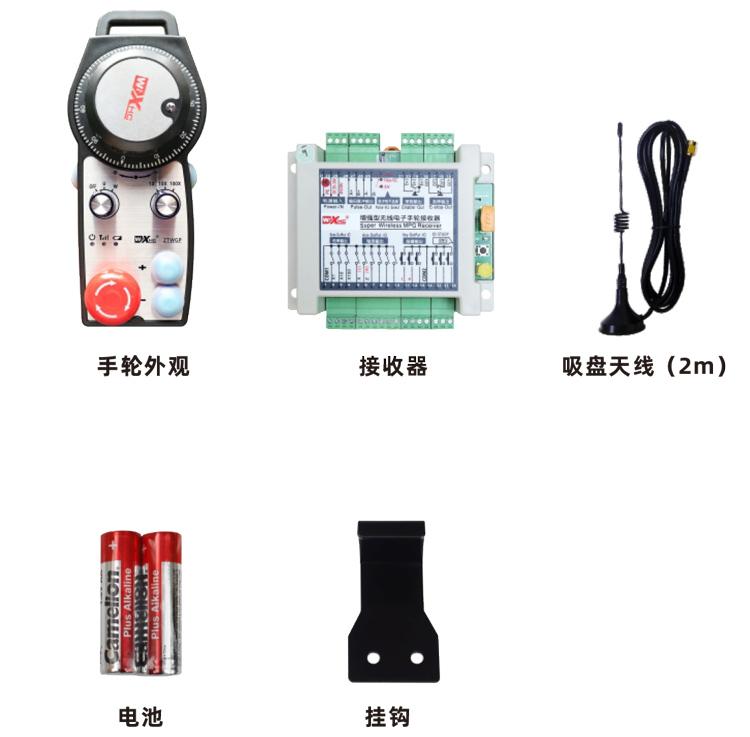

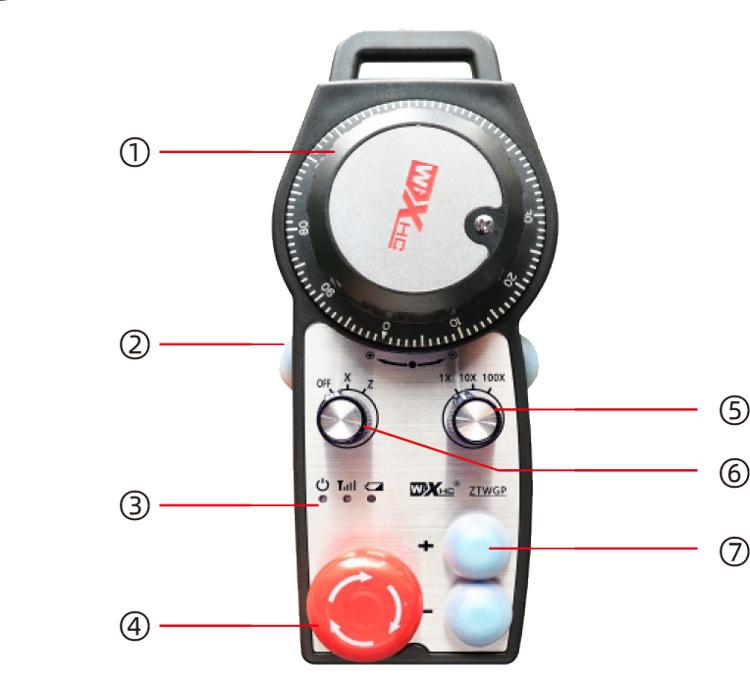

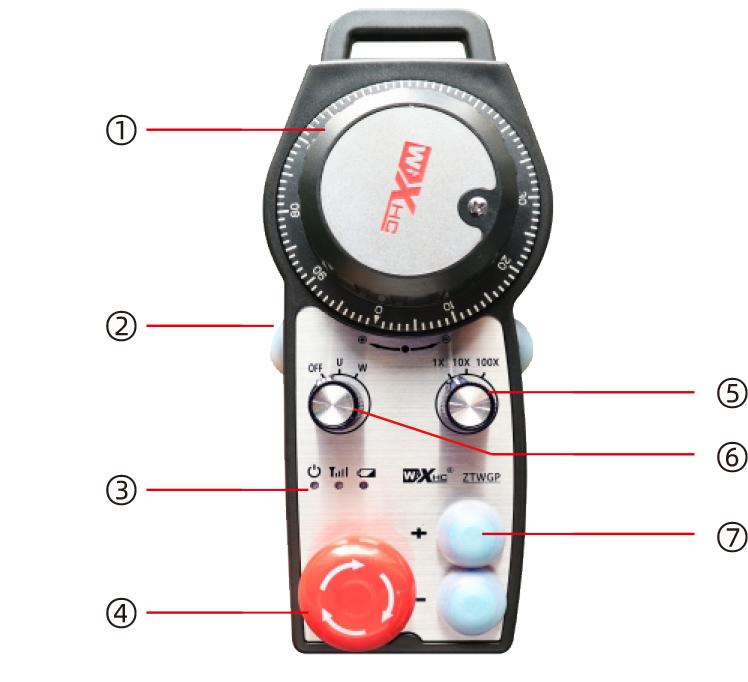

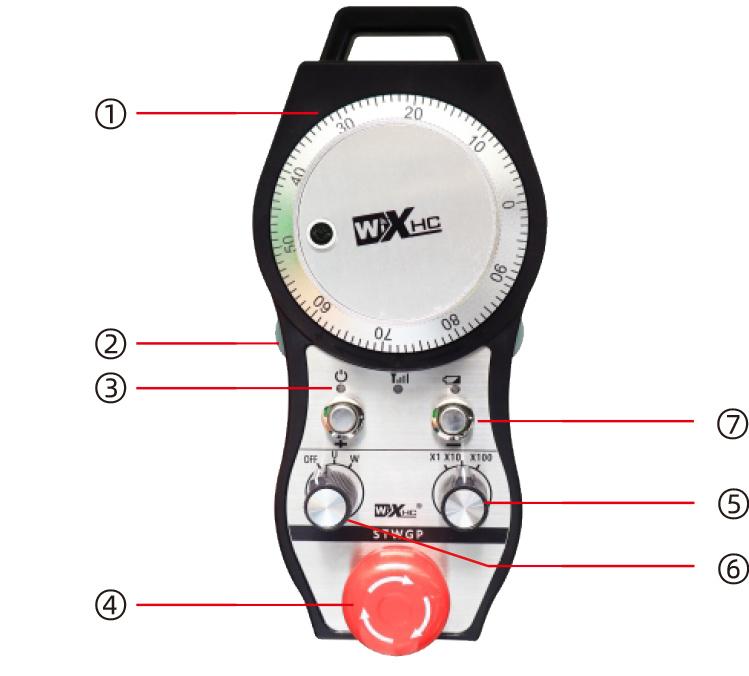

注释：
①脉冲编码器：
按住使能按钮，摇动脉冲编码器，发出脉冲信号，控制机器轴移动。
②使能按钮：
按下两侧任意一个使能按钮，接收器上2组使能IO输出导通，松开使能按
钮，使能IO输出断开；并且在切换轴选倍率，以及摇动手轮之前，需要按住
使能按钮才有效；此功能可以通过配置软件取消。
③指示灯：
左侧灯：开机灯，手轮使用轴选OFF开机，开机后此灯常亮；
中间灯：信号灯，操作手轮任意功能时，此灯亮，无操作时不亮；
右侧灯：低压报警灯，电池电量过低，此灯闪烁或常亮，需要更换电池。
④急停按钮：
按下急停按钮，接收器上2组急停IO输出断开，并且手轮所有功能都无效。
释放急停，接收器上急停IO输出闭合，手轮所有功能恢复。
⑤倍率开关：
按住使能按钮，切换倍率开关，可以切换手轮控制的倍率。
⑥轴选开关（电源开关）：
按住使能按钮，切换轴选开关可以切换手轮控制的移动轴。将此开关从
OFF档切换到任意轴，手轮电源开机。
⑦自定义按钮：
2个自定义按钮，每个按钮对应接收器上一个IO输出点。
产品安装步骤
1.将接收器通过背面的卡扣安装在电柜里，或者通过接收器四个角的螺丝孔将其安装在电柜里。
1.将接收器通过背面的卡扣安装在电柜里，或者通过接收器四个角的螺丝孔将其安装在电柜里。
2.参考我们的接收器接线图，对照你的现场设备，将设备通过线缆和接收器连接。
3.接收器固定好后，必须将接收器配备的天线接好，并且将天线外端安装或者放置在电柜外部，建议放在电柜顶部信号效果最好，禁止将天线不接，或者将天线放在电柜内部，可能会导致信号无法使用。
4.最后打开手轮电源开关，就可以进行手轮遥控机器操作了。

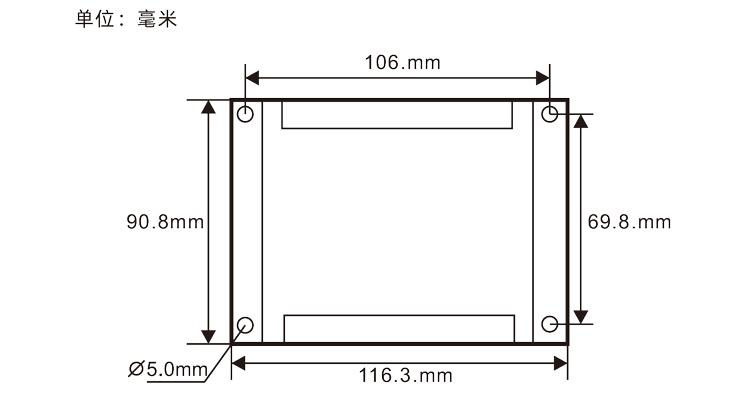

接收器安装尺寸

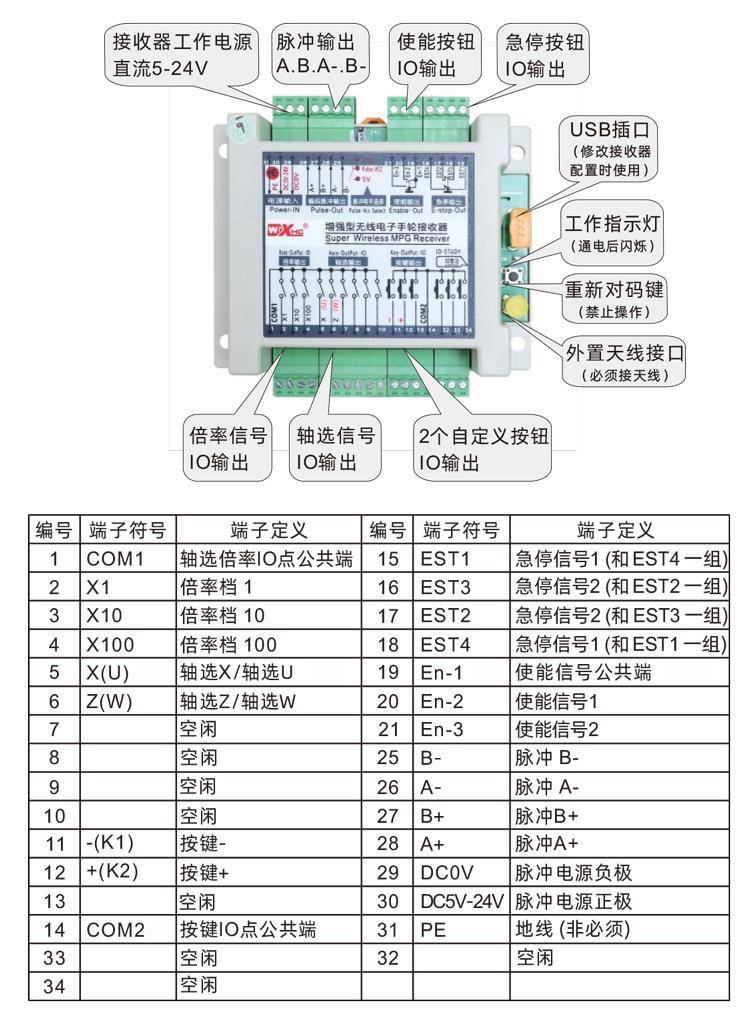

接收器接线参考图
1.机器通电，接收器通电，接收器工作指示灯闪亮，无线电子手轮安装好电池，紧固好电池盖，打开无线电子手轮电源开关，手轮电量灯亮。
2.选中坐标轴：按住使能按钮，切换轴选开关，选中你要操作的轴。
3.选中倍率：按住使能按钮，切换倍率开关，选中你需要的倍率档。
4.移动轴：按住使能按钮，选中轴选开关，选中倍率开关，然后转动脉冲编码器，顺时针转动正向移动轴，逆时针转动负向移动轴。
5.按住任意自定义按钮，接收器对应按钮IO输出打开，松开按钮输出关闭。
6.按下急停按钮，接收器对应急停IO输出断开，手轮功能失效，释放急停按钮，急停IO输出闭合，手轮功能恢复。
7.一段时间不操作手轮，手轮自动进入休眠待机，降低电耗，再次使用时，可以通过按下使能按钮激活手轮。
8.长时间不使用手轮，建议将手轮轴选切到OFF档位，关闭手轮电源，延长电池使用时间。
