MACH3控制卡CNC控制器雕刻机运动控制卡维宏以太网接口板3/4/6轴板卡
浏览:统计中...发布日期:2020-09-15

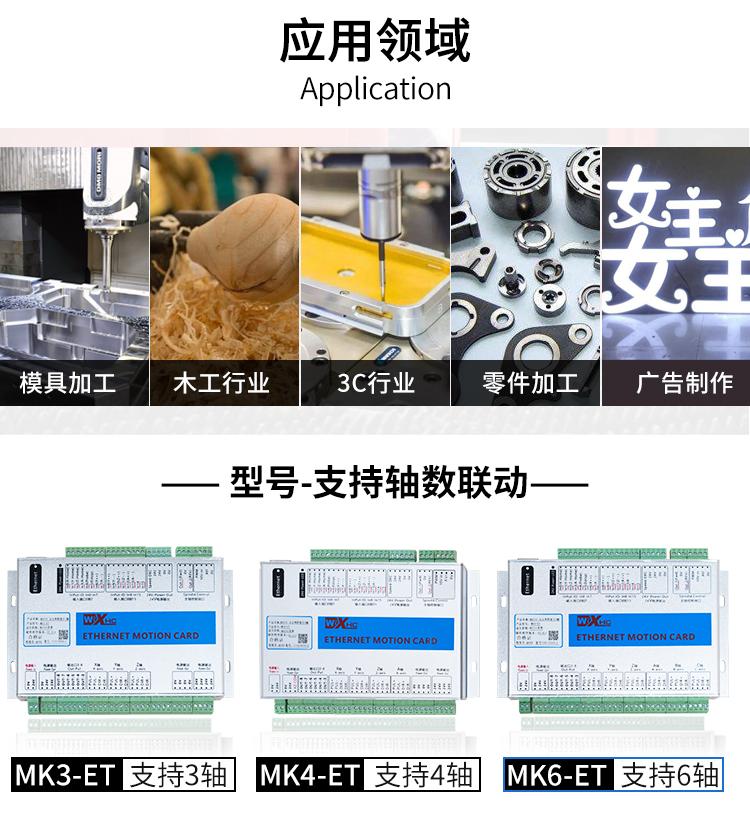

一、应用领域

      MKX-ET 有三个系列:
        1. MK3-ET:最大支持3轴运动控制.
        2. MK4-ET:最大支持4轴运动控制.
        3. MK6-ET:最大支持6轴运动控制.
     支持windows 下Mach3所有的运动控制系统.


二、典型应用

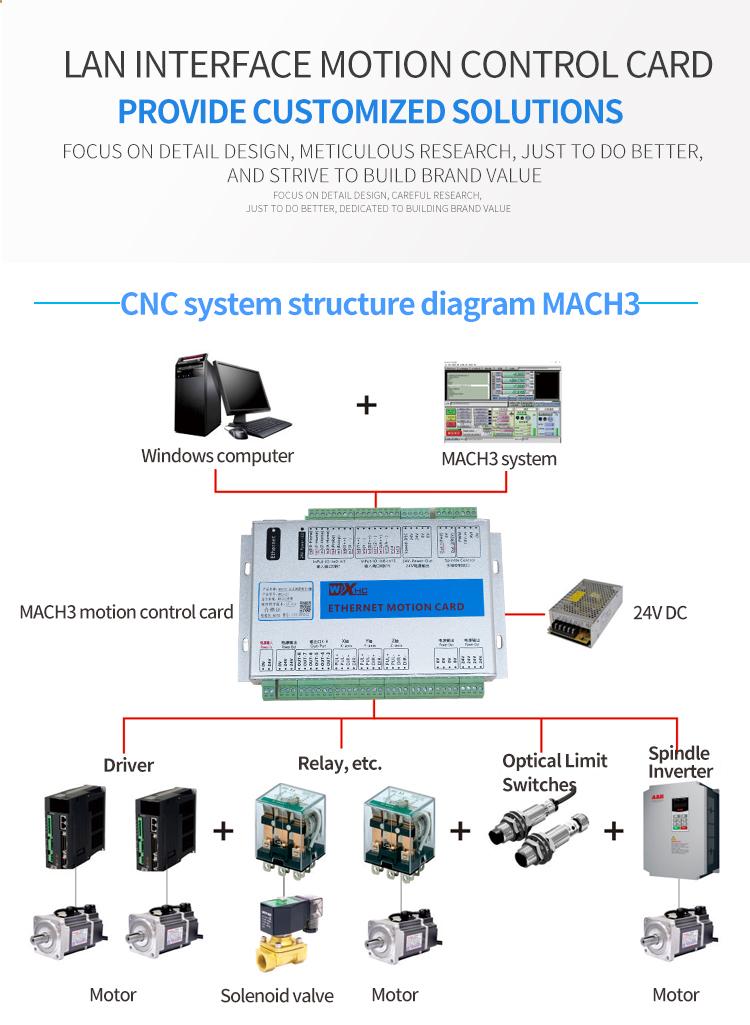

三、使用示意图


四、应用接线图

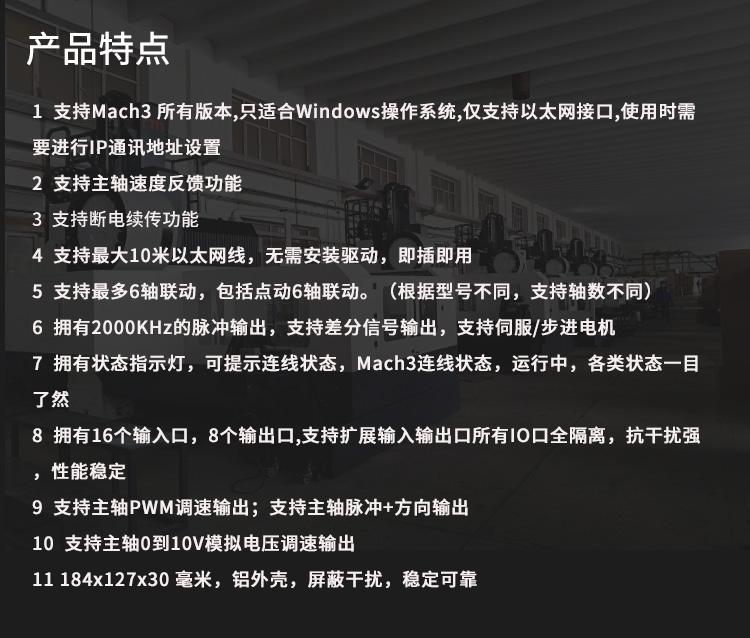

五、产品特点

1.支持Mach3 所有版本,只适合Windows操作系统,仅支持以太网接口,使用时需要进行IP通讯地址设置。
2.支持主轴速度反馈功能
3.支持断电续传功能

4.支持最大10米以太网线,无需安装驱动,即插即用;
5.支持最多6轴联动,包括点动6轴联动。(根据型号不同,支持轴数不同)
6.拥有2000KHz的脉冲输出,支持差分信号输出,支持伺服/步进电机。
7.拥有状态指示灯,可提示连线状态,Mach3连线状态,运行中,各类状态一目了然。
8.拥有16个输入口,8个输出口,支持扩展输入输出口所有IO口全隔离,抗干扰强,性能稳定
9.支持主轴PWM调速输出;支持主轴脉冲+方向输出;
10.支持主轴0到10V模拟电压调速输出。
11. 184x127x30 毫米,铝外壳,屏蔽干扰,稳定可靠。



六、技术参数

类别 参数描述

输出控制:

方向+脉冲

 驱动电流  隔离开路输出:5V,20mA
 驱动方式  脉冲+方向输出
 输出频率  2000KHZ
 支持轴数 MK3-ET:支持3轴
MK4-ET:支持4轴
MK6-ET:支持6轴
主轴调速输出:
支持3种模式输出
 模拟调速电压输出 0-10V
 PWM输出 5V,1KHZ,占空比:0到100%
 脉冲+方向输出 最小输出频率:15HZ
最大输出频率:4KHZ
8路输出口  驱动电流 隔离开路输出最大电流50mA;
最大驱动电压:25V,
低电平有效
16路输入口  输入电流  隔离输入:5mA,最大电压25V
 通讯方式  以太网接口




七、包装说明

MKX-ET系列控制卡

1个

以太网网线 1根
驱动光盘 1张
MACH3控制卡常见问题解决方案书 1本
MACH3软件参数设置与驱动安装说明书 1本
MKX-ET说明书 1本
包装盒尺寸 275*144*42mm
重量 0.7KG
