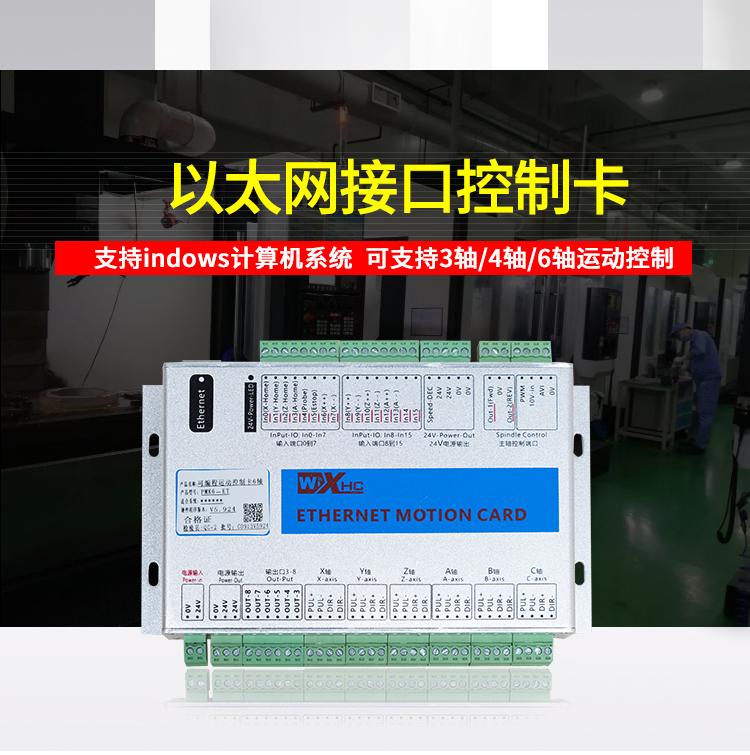

可编程控制卡CNC控制器雕刻机运动控制卡以太网接口板3/4/6轴
浏览:统计中...发布日期:2020-09-15

技术参数

 类别  参数描述

 输出控制:

 方向+脉冲

 驱动电流  隔离开路输出:5V,20mA
 驱动方式  脉冲+方向输出
 输出频率  2000KHZ
 支持轴数  PMK3-ET:支持3轴
 PMK4-ET:支持4轴
 PMK6-ET:支持6轴
 主轴调速输出:
 支持3种模式输出
 模拟调速电压输出  0-10V
 PWM输出  5V,1KHZ,占空比:0到100%
 脉冲+方向输出  最小输出频率:15HZ
 最大输出频率:4KHZ
 8路输出口  驱动电流  隔离开路输出最大电流50mA;
 最大驱动电压:25V,
 低电平有效
 16路输入口  输入电流  隔离输入:5mA,最大电压25V
 控制信号  差分信号
 控制信号类型  位置控制
 对刀类型  固定对刀,浮动对刀
 支持刀路文件格式  *.nc; *.tap; *.txt
 支持驱动器类型  步进/伺服驱动器
 通讯接口  以太网接口

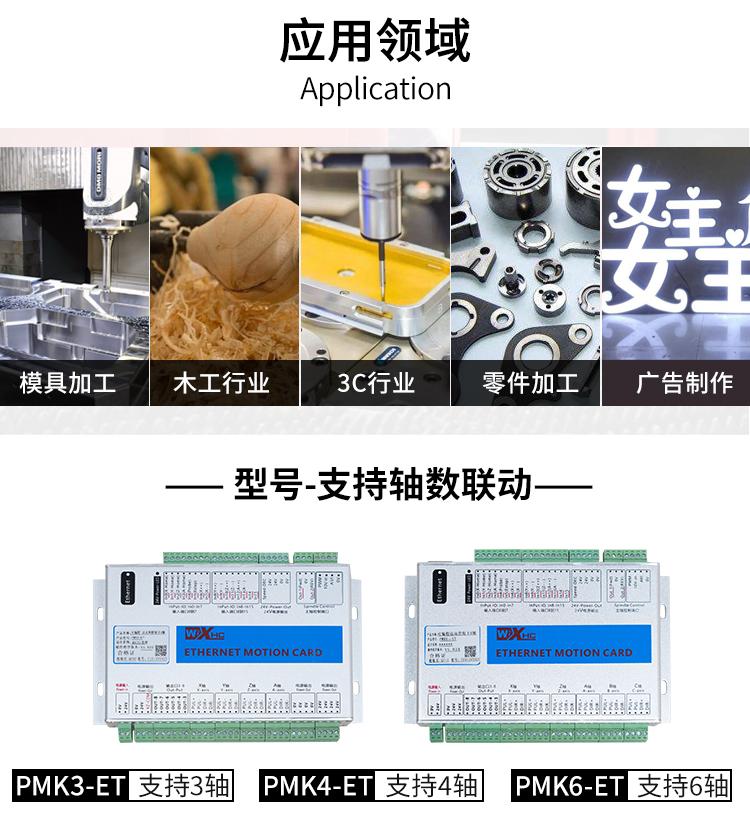

一、应用领域



     PMKX-ET有三个系列:

 1. PMK3-ET:最大支持3轴运动控制.
 2. PMK4-ET:最大支持4轴运动控制.
 3. PMK6-ET:最大支持6轴运动控制.
支持windows 下所有的计算机操作系统.

二、控制卡函数DLL说明

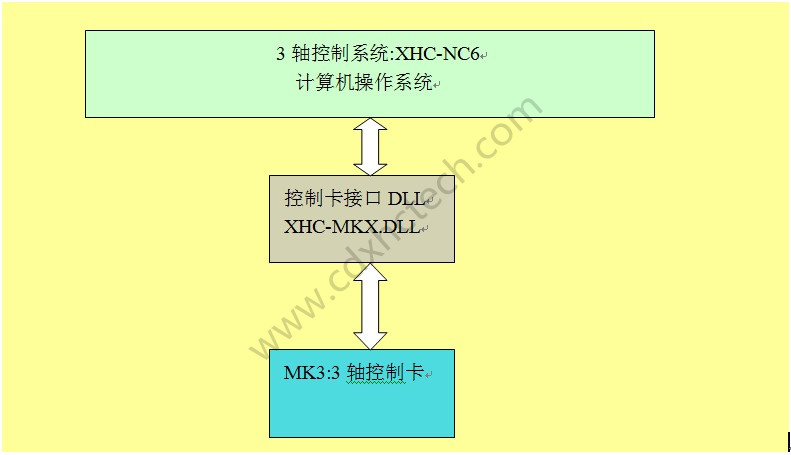

前沿:控制系统组成框图

 控制系统,通过DLL库文件,和控制卡通讯;

控制系统,通过DLL库文件,和控制卡进行通讯。

控制系统,主要进行各种运动控制算法的计算(直线,圆弧,不规则曲线插补),G代码解析,小线段前瞻算法处理。

XHC-MKX.DLL:由控制卡提供该DLL,控制系统,通过调用XHC-MKX.DLL库函数,可以下传数据给控制卡。系统主动向控制卡发起数据。

支持VB、VC语言,并提供例子文件



三、特点

1.采用LAN电缆和计算机通讯

2.控制卡支持6轴联动

3.控制卡输出脉冲均匀,最大脉冲频率2MHZ

4.控制卡支持16个输入IO口,所有输入口,低电平有效

5.控制卡支持8个输出口,输出口开路输出。

6.控制卡支持变频器接口,支持模拟量0——10V输出,或0——5V输出。

7.控制卡支持PWM输出,PWM频率2KHZ

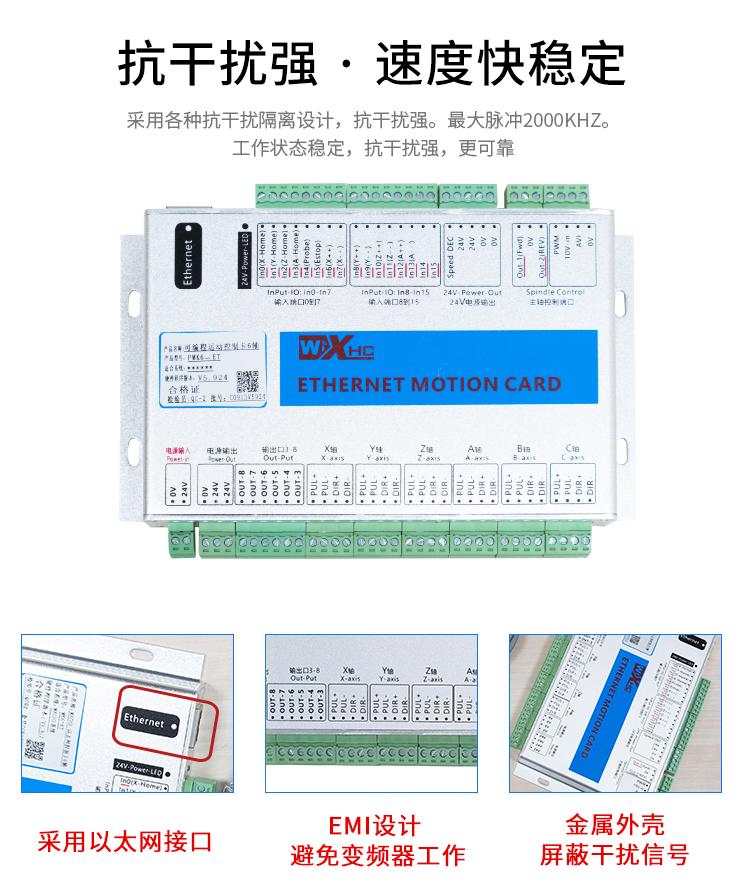

8.EMI设计,稳定可靠,避免变频器工作,影响USB通讯不稳定。

9.控制卡支持软限位,硬限位,原点开关,支持对刀信号,急停信号控制。

10.控制卡提供WINDOWS标准DLL库函数,提供API程序接口,供应客户进行2次开发

11.控制卡不支持圆弧插补,直线插补等算法,所有算法,需要用户在电脑上完成

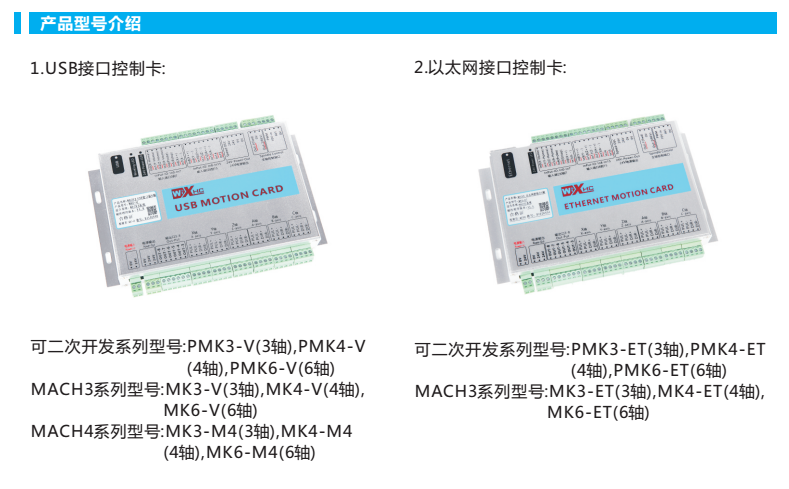

四、产品型号介绍

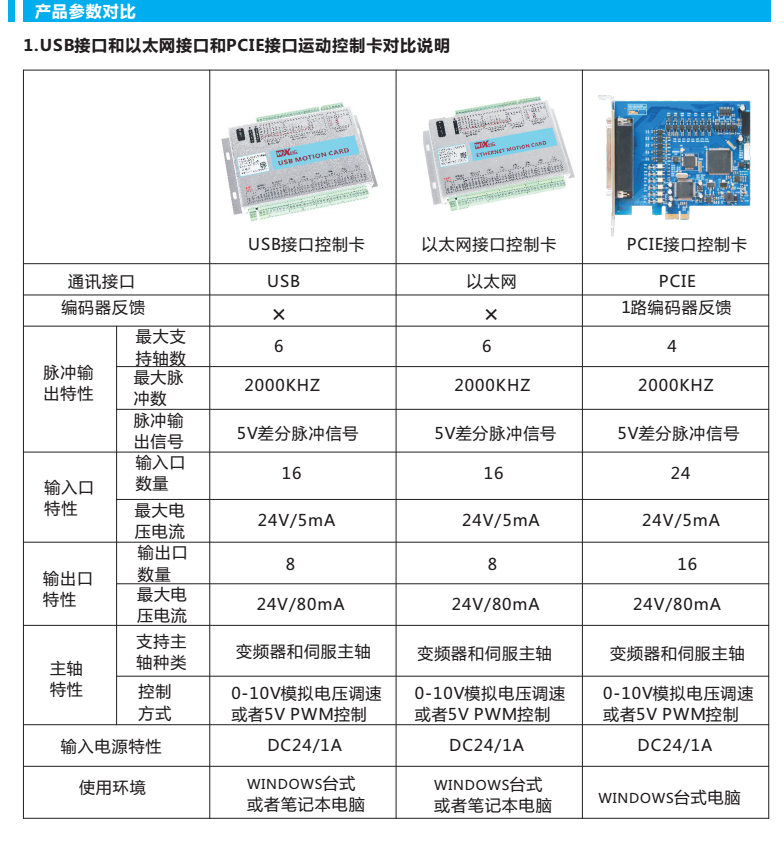

五、产品参数对比


 六、雕刻效果展示
