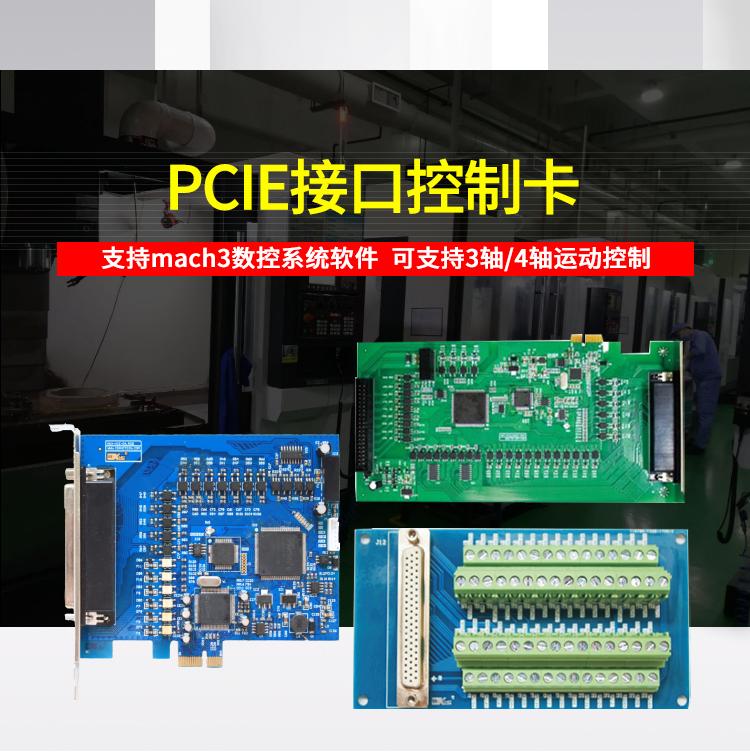

CNC控制器雕刻机运动控制卡维宏接口板3轴 PCIE板卡
浏览:统计中...发布日期:2020-09-15

一、应用领域

      PCI-E控制卡 有2个系列:
        1. MK3-PCIE:最大支持3轴运动控制.
        2. MK4-PCIE:最大支持4轴运动控制.

     支持windows 下Mach3所有的运动控制系统.


二、典型应用

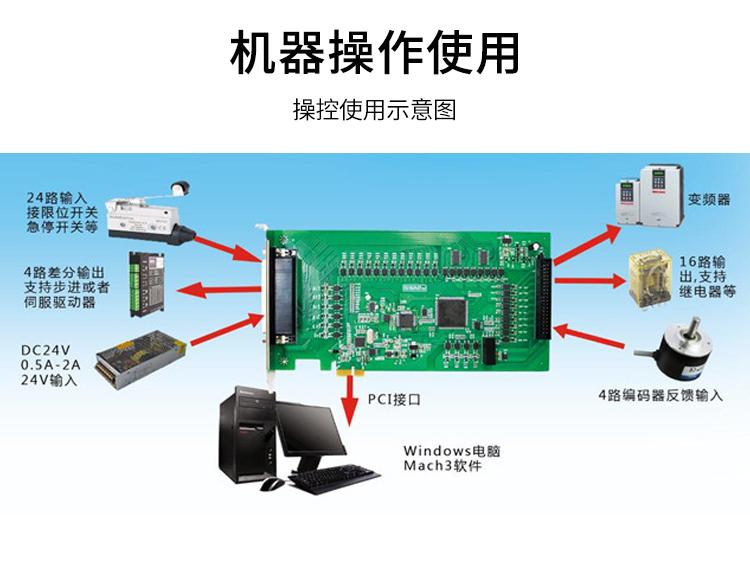

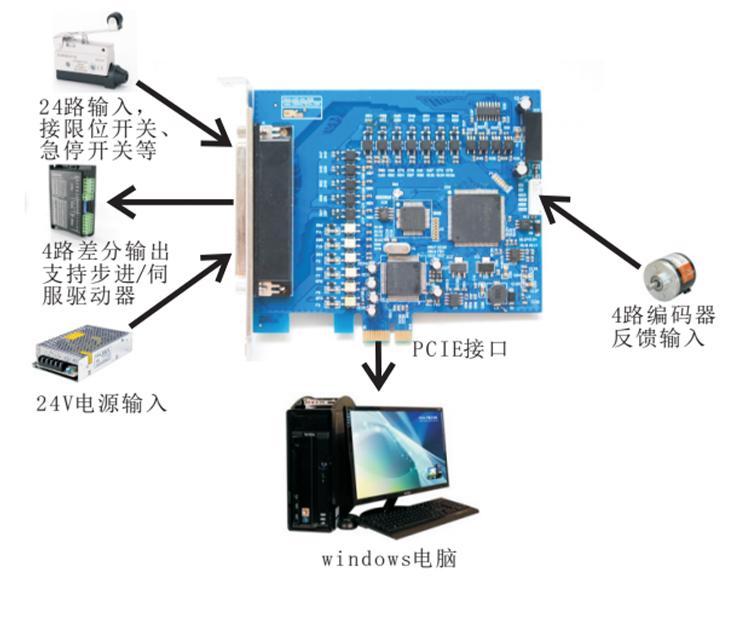

三、使用示意图

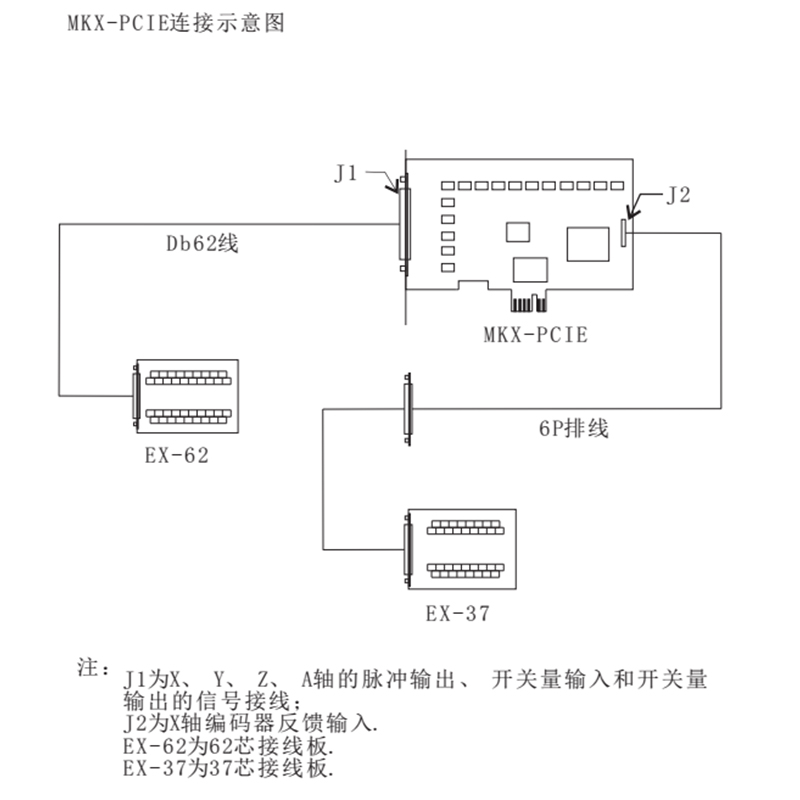

四、应用接线图

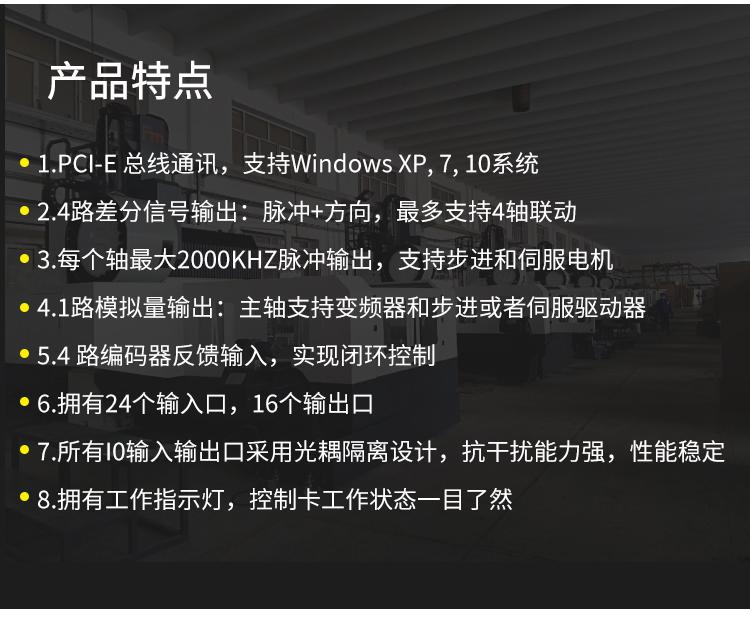

五、产品特点

1.PCI-E 总线通讯,支持Windows XP, 7, 10系统
2.4路差分信号输出:脉冲+方向,最多支持4轴联动
3.每个轴最大2000KHZ脉冲输出,支持步进和伺服电机
4.1路模拟量输出:主轴支持变频器和步进或者伺服驱动器
5.4 路编码器反馈输入,实现闭环控制
6.拥有24个输入口,16个输出口
7.所有I0输入输出口采用光耦隔离设计,抗干扰能力强,性能稳定
8.拥有工作指示灯,控制卡工作状态一目了然



六、技术参数

类别 参数描述

输出控制:

方向+脉冲

 驱动电流  隔离开路输出:5V,20mA
 驱动方式  脉冲+方向输出
 输出频率  2000KHZ
 支持轴数 MK3-PCIE:支持3轴
MK4-PCIE:支持4轴
主轴调速输出:
支持3种模式输出
 模拟调速电压输出 0-10V
 PWM输出 5V,1KHZ,占空比:0到100%
 脉冲+方向输出 最小输出频率:15HZ
最大输出频率:4KHZ
16路输出口  驱动电流 隔离开路输出最大电流50mA;
最大驱动电压:25V,
低电平有效
24路输入口  输入电流  隔离输入:5mA,最大电压25V
 4路编码器反馈输入 输入信号  A、B两相,相位差90度
输入频率  2000KHZ
输入电流/电压  隔离输入:5mA/5V
隔离电压  3.5KV
 PCI接口  规格PCI-E 1X
