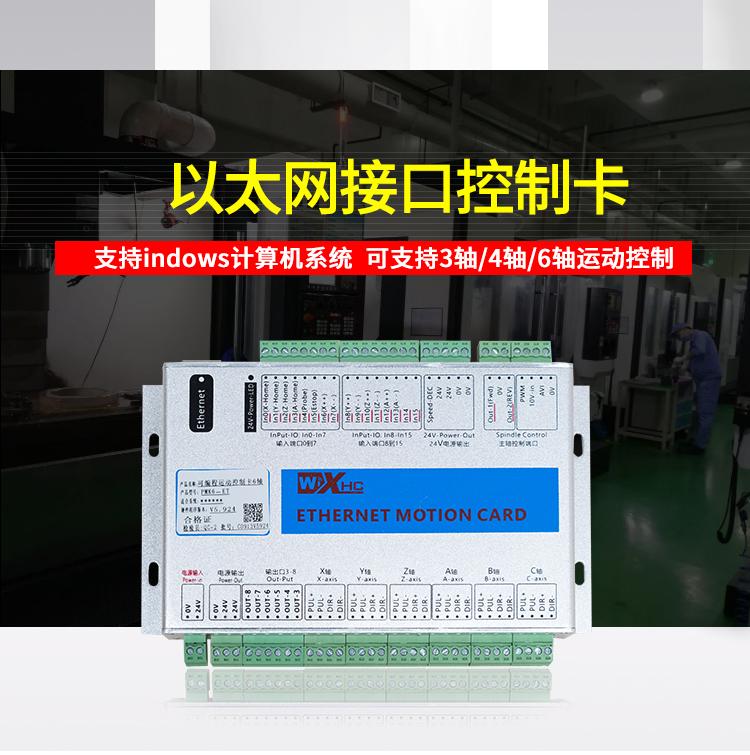

运动控制卡 PMKX-ET 可编程运动控制卡 以太网接口
浏览:统计中...发布日期:2023-06-29

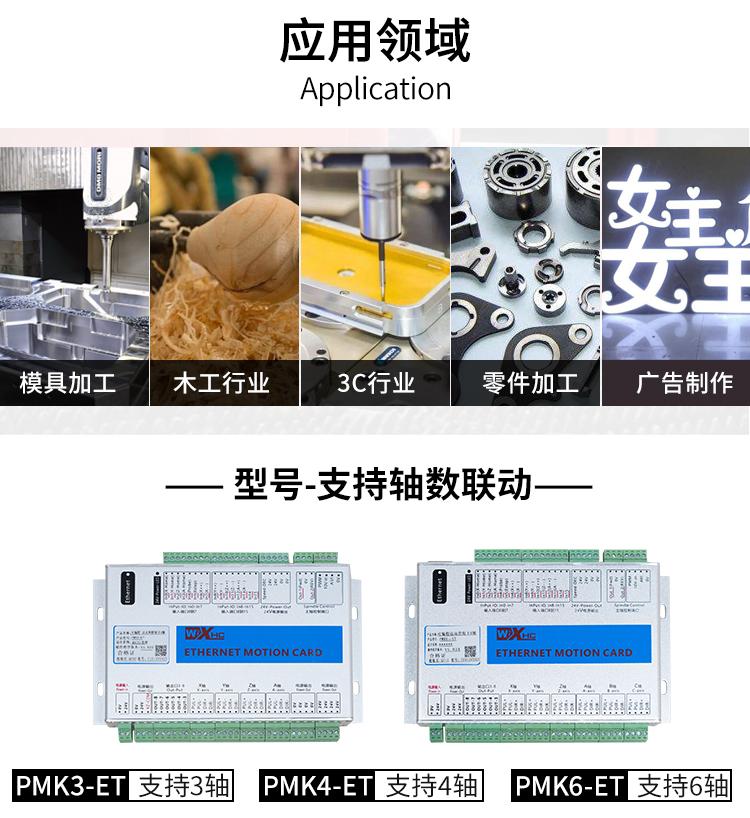

一、应用领域

PMKX-ET有三个系列:
1. PMK3-ET:最大支持3轴运动控制.
2. PMK4-ET:最大支持4轴运动控制.
3. PMK6-ET:最大支持6轴运动控制.
支持windows 下所有的计算机操作系统.


二、特点


三、控制卡函数DLL说明

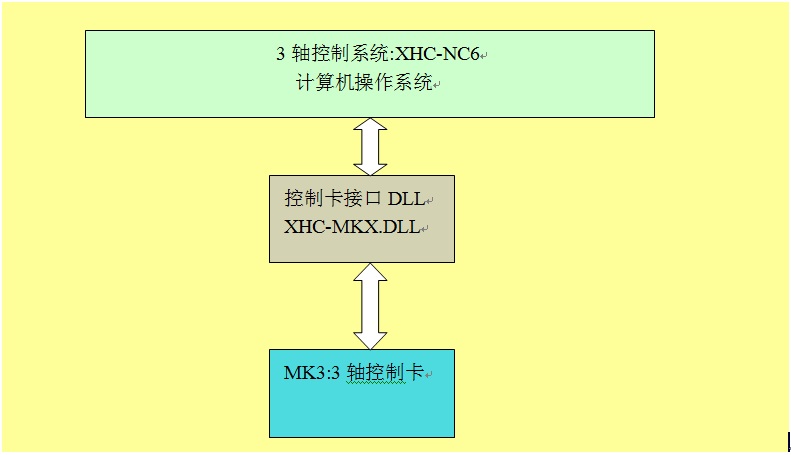

前沿:控制系统组成框图

 控制系统,通过DLL库文件,和控制卡通讯;

控制系统,通过DLL库文件,和控制卡进行通讯。
控制系统,主要进行各种运动控制算法的计算(直线,圆弧,不规则曲线插补),G代码解析,小线段前瞻算法处理。
XHC-MKX.DLL:由控制卡提供该DLL,控制系统,通过调用XHC-MKX.DLL库函数,可以下传数据给控制卡。系统主动向控制卡发起数据。

四、特点:

1.采用 USB 电缆和计算机通讯,USB 通信标准:USB 2.0
2.控制卡支持 6 轴联动
3.控制卡输出脉冲均匀,最大脉冲频率 2MHZ
4.控制卡支持 16 个输入 IO 口,所有输入口,低电平有效
5.控制卡支持 8 个输出口,输出口开路输出。
6.控制卡支持变频器接口,支持模拟量 0——10V 输出,或 0——5V 输出。
7.控制卡支持 PWM 输出,PWM 频率 2KHZ

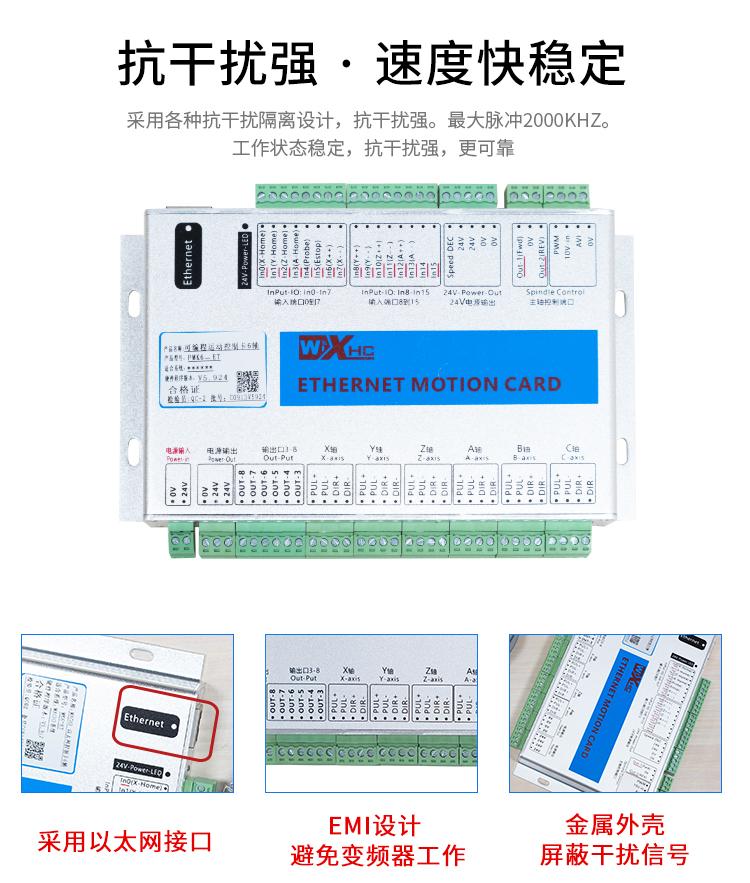

8.EMI 设计,稳定可靠,避免变频器工作,影响 USB 通讯不稳定。
9.控制卡支持软限位,硬限位,原点开关,支持对刀信号,急停信号控制。
10.控制卡提供 WINDOWS 标准 DLL 库函数,提供 API 程序接口,供应客户进行 2 次开发


六、技术参数



类别 参数描述

输出控制:

方向+脉冲

 驱动电流  隔离开路输出:5V,20mA
 驱动方式  脉冲+方向输出
 输出频率  2000KHZ
 支持轴数 PMK3-V:支持3轴
PMK4-V:支持4轴
PMK6-V:支持6轴
主轴调速输出:
支持3种模式输出
 模拟调速电压输出 0-10V
 PWM输出 5V,1KHZ,占空比:0到100%
 脉冲+方向输出 最小输出频率:15HZ
最大输出频率:4KHZ
8路输出口  驱动电流 隔离开路输出最大电流50mA;
最大驱动电压:25V,
低电平有效
16路输入口  输入电流 隔离输入:5mA,最大电压25V
 USB接口  符合USB2.0标准,支持全速传输模式




七、包装说明

PMKX系列控制卡

1个

控制卡USB连接线 1根
PMKX光盘 1张
包装盒尺寸 275*144*42mm
重量 0.7KG
