MACH4控制卡CNC控制器雕刻机运动控制卡维宏接口板4轴四代板卡
浏览:统计中...发布日期:2020-09-11

一、基本参数

 品牌:WiXHC/芯合成  质保年限: 1年
 接口: USB接口  输入IO口: 16个
 输出IO口: 8个  脉冲输出速度: 2000KHZ
 支持几轴联动:4轴联动  软件语言:中文/英文


二、技术参数


 类别  参数描述

 输出控制:

 方向+脉冲

 驱动电流  隔离开路输出:5V,20mA
 驱动方式  脉冲+方向输出
 输出频率  2000KHZ
 支持轴数  MK3-M4:支持3轴
 MK4-M4:支持4轴
 MK6-M4:支持6轴
 主轴调速输出:
 支持3种模式输出
 模拟调速电压输出  0-10V
 PWM输出  5V,1KHZ,占空比:0到100%
 脉冲+方向输出  最小输出频率:15HZ
 最大输出频率:4KHZ
 8路输出口  驱动电流  隔离开路输出最大电流50mA;
 最大驱动电压:25V,
 低电平有效
 16路输入口  输入电流  隔离输入:5mA,最大电压25V
 控制信号  差分信号
 控制信号类型  位置控制
 对刀类型  固定对刀,浮动对刀
 支持刀路文件格式  *.nc; *.tap; *.txt
 支持驱动器类型  步进/伺服驱动器
 USB接口  符合USB2.0标准,支持全速传输模式



三、应用领域

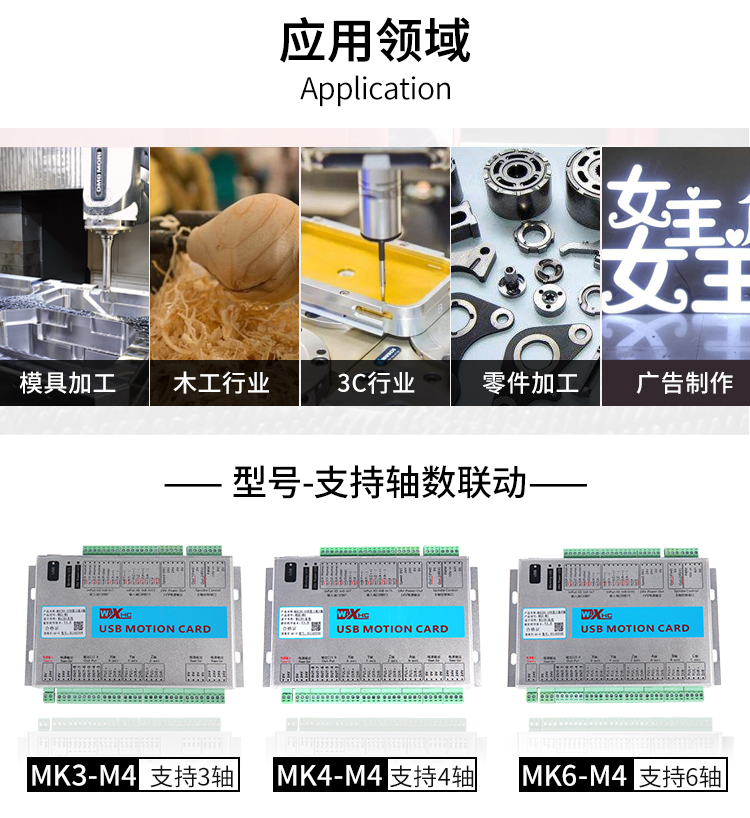

      MKX-M4 有三个系列:
        1. MK3-M4:最大支持3轴运动控制.
        2. MK4-M4:最大支持4轴运动控制.
        3. MK6-M4:最大支持6轴运动控制.
     支持Mach4 个人爱好者版本,只适合Windows操作系统

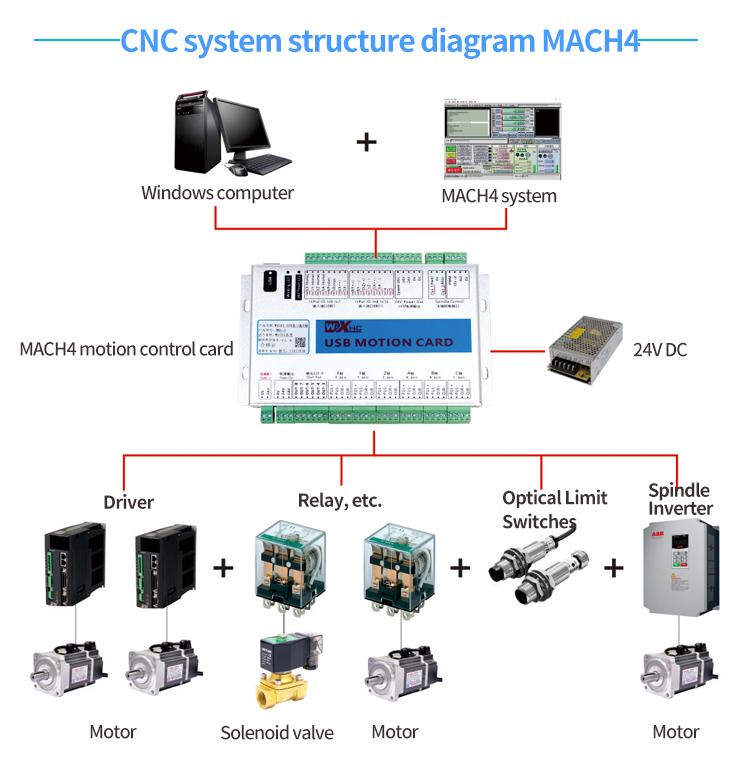

四、使用示意图



五、应用接线图



六、产品特点

1.支持Mach4 个人爱好者版本,只适合Windows操作系统
2.支持主轴速度反馈功能,支持轴差分输出
3.USB无需安装驱动,所有Windows版本即插即用。
4.全面支持USB热插拔,随时监测USB连线状态,Mach4工作中,USB电缆拔出再插上,也可正常连线。
5.支持最多6轴联动,包括点动6轴联动。(根据型号不同,支持轴数不同)
6.拥有2000KHz的脉冲输出,支持伺服/步进电机。
7.拥有状态指示灯,可提示USB连线状态,Mach4连线状态,运行中,各类状态一目了然。
8.拥有16个输入口,8个输出口,支持扩展输入输出口
9.所有IO口全隔离,抗干扰强,性能稳定
10.支持主轴PWM调速输出;支持主轴脉冲+方向输出;支持主轴0到10V模拟电压调速输出。
11.184x127x30 毫米,铝外壳,屏蔽干扰,稳定可靠。

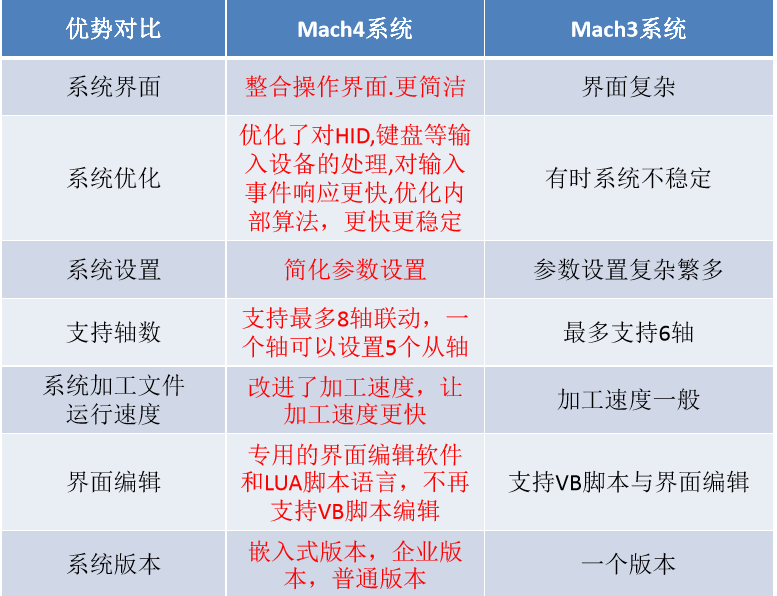

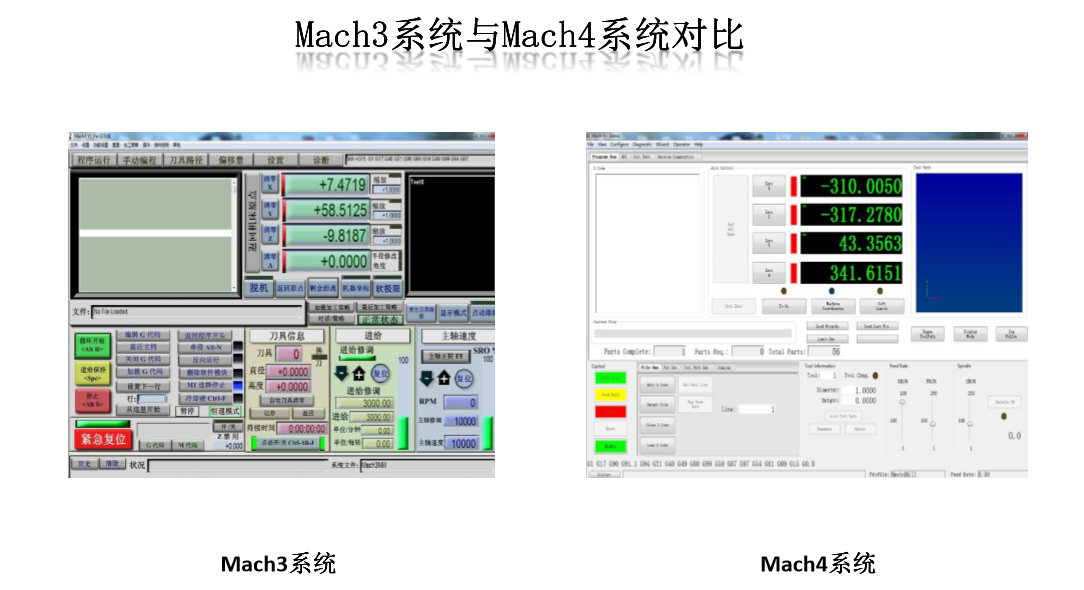

七、Mach3系统与Mach4系统对比






八、雕刻效果展示

九、包装说明

 MKX-M4系列控制卡

 1个

 控制卡USB连接线  1根
 驱动光盘  1张
 MACH4-USB 控制卡常见问题解决方案书  1本
 MACH4软件参数设置与驱动安装说明书  1本
 MKX(标准版)-Mach4说明书  1本
 包装盒尺寸  275*144*42mm
 重量  0.7KG
