基本参数

品牌：WiXHC/芯合成	质保年限: 1年
接口: USB接口	输入IO口: 16个
输出IO口: 8个	脉冲输出速度: 2000KHZ
支持几轴联动: 3轴联动	软件语言：中文/英文

  技术参数

类别	参数描述
输出控制：  方向+脉冲	驱动电流	隔离开路输出：5V，20mA
	驱动方式	脉冲+方向输出
	输出频率	2000KHZ
	支持轴数	MK3-V：支持3轴  MK4-V：支持4轴  MK6-V：支持6轴
主轴调速输出：  支持3种模式输出	模拟调速电压输出	0-10V
	PWM输出	5V，1KHZ，占空比：0到100%
	脉冲+方向输出	最小输出频率：15HZ  最大输出频率：4KHZ
8路输出口	驱动电流	隔离开路输出最大电流50mA;  最大驱动电压：25V，  低电平有效
16路输入口	输入电流	隔离输入：5mA，最大电压25V
控制信号	差分信号
控制信号类型	位置控制
对刀类型	固定对刀，浮动对刀
支持刀路文件格式	*.nc; *.tap; *.txt
支持驱动器类型	步进/伺服驱动器
扩展功能	支持16排刀刀库；支持四工序
USB接口	符合USB2.0标准，支持全速传输模式

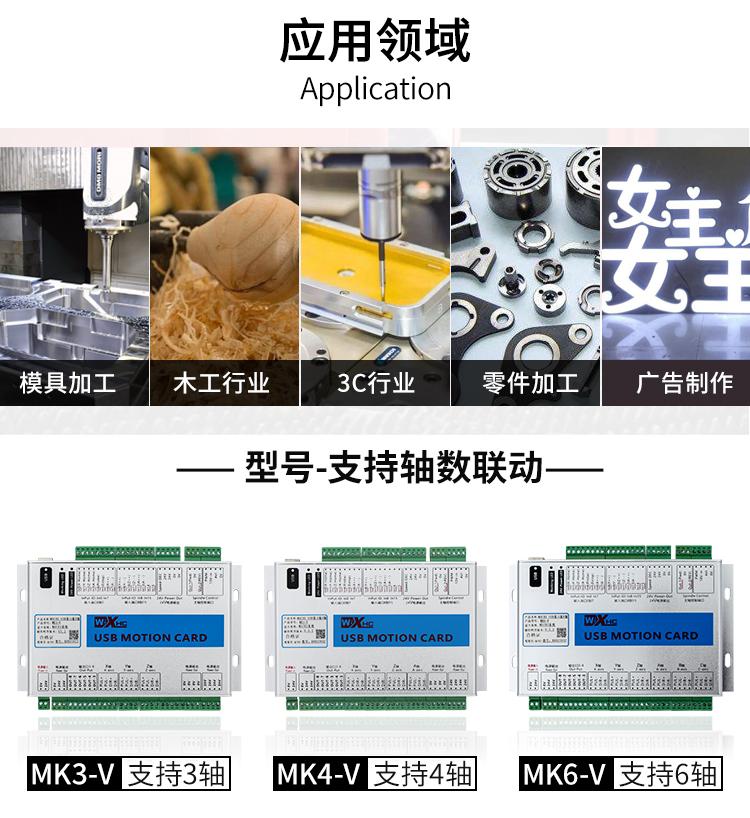

一、应用领域

      MKX-V 有三个系列：
        1. MK3-V：最大支持3轴运动控制.
        2. MK4-V：最大支持4轴运动控制.
        3. MK6-V：最大支持6轴运动控制.
     支持windows 下Mach3所有的运动控制系统.

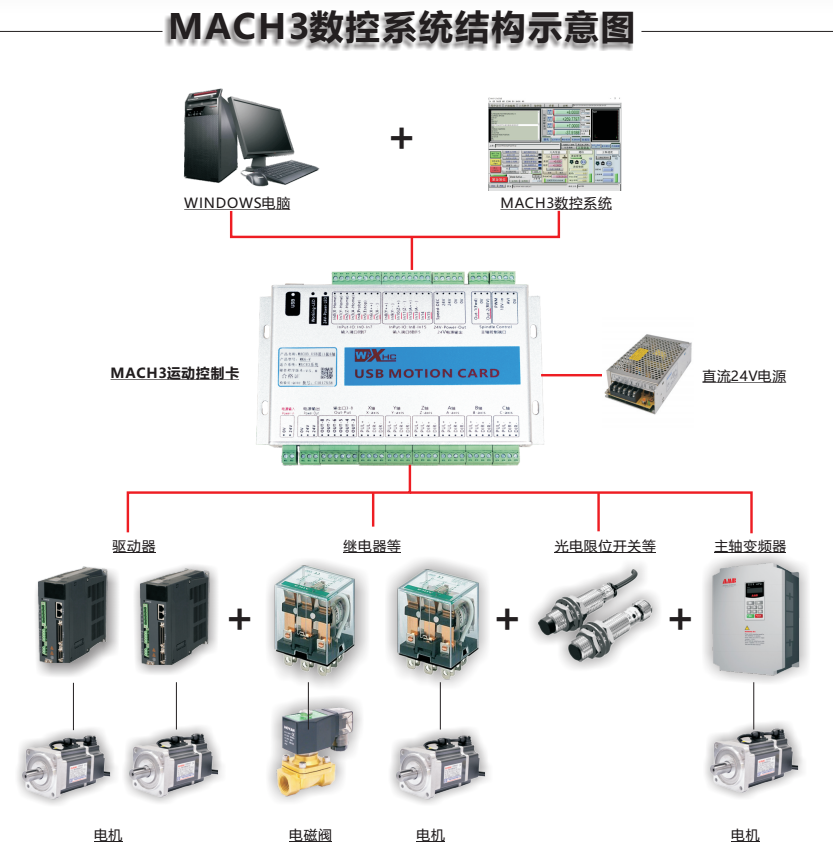

二、应用接线图



四、产品特点

   1.   高速度 ——最高2000KHZ差分脉冲输出；

   2.   功能强——最高可以支持6轴运动控制，可支持16直排刀库和四工序功能；

   3.   IO端口多——支持16个输入端口，8个输出端口；

   4.   高兼容性——支持各品牌步进/伺服驱动器/变频器；

   5.   通讯接口多样化——提供USB接口，以太网接口，PCIE接口三种类型供用户选择；

   6.   高稳定性——全部采用光耦隔离抗干扰设计，电源防插反，电源隔离，电源干扰滤波， PESD防静电保护。

五、并口卡对比特点

六、同类产品对比特点

七、包装参数



MKX系列控制卡	1个
控制卡USB连接线	1根
驱动光盘	1张
MACH3-USB 控制卡常见问题解决方案书	1本
MACH3软件参数设置与驱动安装说明书	1本
MKX(标准版)-5代说明书	1本
包装盒尺寸	275*144*42mm
重量	0.7KG
